Вопрос

Я рассчитал предварительно деформированную конструкцию по методу второго порядка в дополнительном модуле RF-STABILITY и RF-IMP. А теперь не могу понять, почему деформации СН меньше предварительной деформации?


Ответ:
Дело в том, что в программе RF‑IMP была активирована функция «Создать предварительно деформированную сетку КЭ». Это значит, что из-за данной деформированной сетки КЭ, созданной в модуле RF-IMP, в расчетах учитывалась модель с несовершенствами. Полученные результаты СН так вовсе не относятся к исходному положению в идеальной системе, а к координатам предварительно деформированной сетки КЭ.

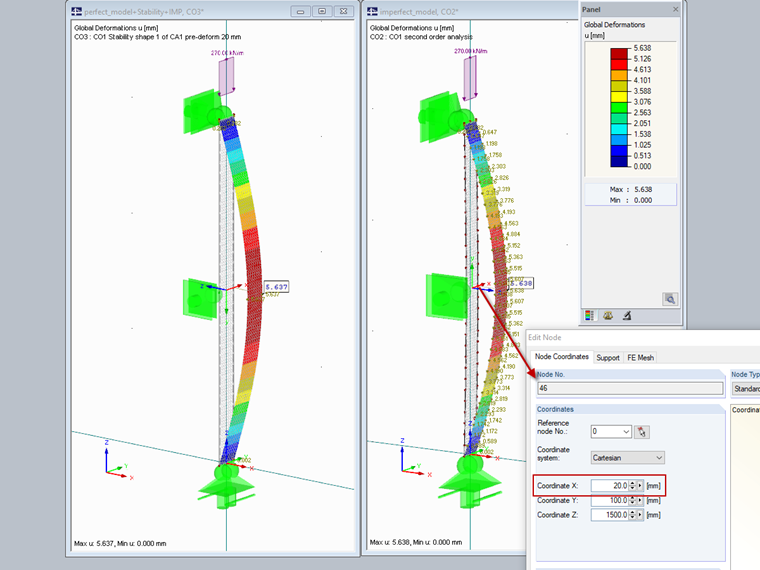

Чтобы лучше объяснить эту проблему, я экспортировал координаты предварительно деформированных узлов сетки КЭ из программы RF-IMP в Excel. На их основе затем была в новом файле RFEM создана соответствующая модель с несовершенствами, которая была далее рассчитана по методу второго порядка. В левом окне теперь отображаются деформации идеальной конструкции с учетом расчетов из модуля RF-STABILITY и RF-IMP, а в правом окне - результаты конструкции с несовершенствами. Как видите, результаты одинаковы.
