Różne odkształcenia konstrukcji wstępnie odkształconych w RF-IMP i RF-STABILITY

Obliczyłem konstrukcję z odkształceniami wstępnymi zgodnie z analizą drugiego rzędu, korzystając z modułów RF‑STABILITY i RF‑IMP. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?


Odpowiedź:

W RF‑IMP została wybrana opcja "Generuj wstępnie zdeformowaną siatkę ES". Hierbei wird in der Berechnung die imperfekte Struktur über das in RF-IMP erzeugte verformte FE-Netz berücksichtigt. Die Ergebnisse der LK beziehen sich dann auf die Koordinaten des vorverformten FE-Netzes und nicht mehr auf die ursprüngliche Lage im perfekten System.

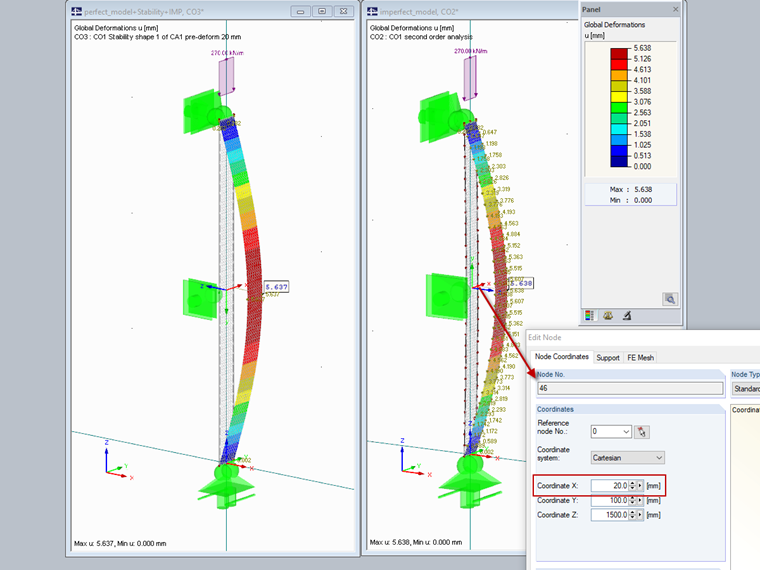

Um die Thematik besser zu erläutern, habe ich die Koordinaten der vorverformten FE-Netzknoten aus RF-IMP nach Excel exportiert. Aus diesen Informationen wurde dann in einer neuen RFEM-Datei eine imperfekte Struktur erzeugt und nach Theorie II. Ordnung berechnet. Im linken Fenster ist die Verformung der perfekten Struktur mit Berücksichtigung von RF-STABIL und RF-IMP zu sehen und im rechten Fenster das Ergebnis der imperfekten Struktur. Die Ergebnisse sind identisch.
