Question

J'ai calculé une structure pré-déformée selon l'analyse du second ordre avec RF-STABILITY et RF-IMP. Pourquoi les déformations de la CO sont-elles inférieures à la pré-déformation appliquée ?


Réponse:
Dans RF-IMP, vous avez sélectionné l'option « Générer le maillage EF pré-déformé ». Dans ce cas, la structure imparfaite est considérée dans le calcul à l'aide du maillage EF déformé généré dans RF-IMP. Ainsi, les résultats de la CO se réfèrent aux coordonnées du maillage EF pré-déformé et non à la position d'origine dans le système parfait.

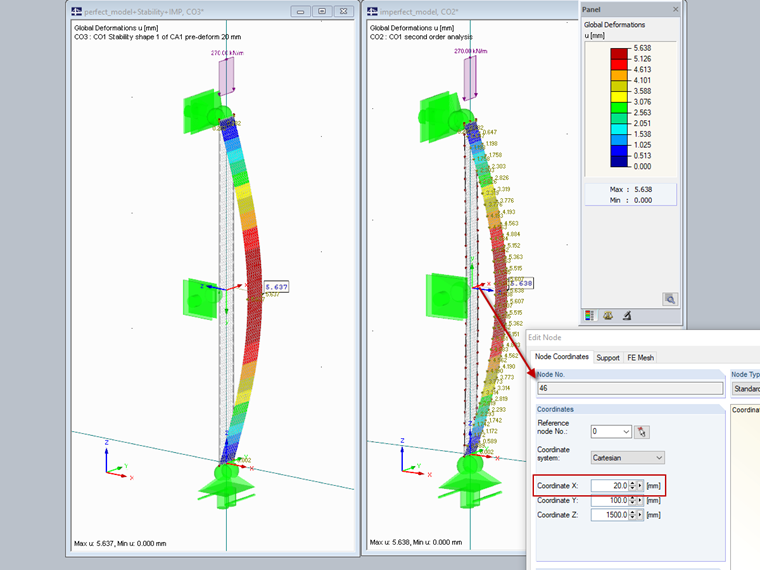

Pour mieux expliquer ce problème, j'ai exporté les coordonnées des nœuds de maillage EF pré-déformés de RF-IMP vers Excel. À partir de ces informations, une structure imparfaite a été créée dans un nouveau fichier RFEM et calculée selon l'analyse du second ordre. La fenêtre de gauche affiche la déformation de la structure parfaite en considérant RF-STABILITY et RF-IMP, tandis que la fenêtre de droite affiche le résultat de la structure imparfaite. Les résultats sont identiques.
