Соединение сечений в программе SHAPE‑THIN

Я определил сечения для U180 и плоской стали 30 х 300, однако никак не могу соединить данные сечения, и соответственно программа не может рассчитать смежные сечения.


Ответ:

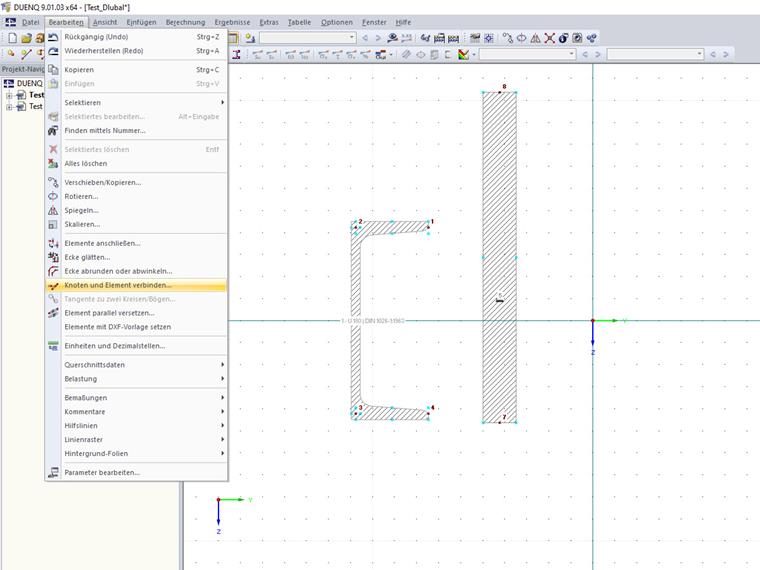

Соединить несвязанные части сечения, находящиеся на определенном расстоянии от элемента, можно с помощью функции «Соединить узел и элемент». Само соединение потом выполняется посредством элемента нулевой толщины. Данная функция доступна в меню «Изменить» → «Соединить узел и элемент».


Автор

Sandy оказывает поддержку в Customer Support по техническим вопросам, связанным с программным обеспечением. Она надежно осваивает новые темы и способствует разработке четко структурированных решений.
