Połączenie przekrojów w SHAPE‑THIN

Wprowadziłem przekroje U180 i płaskownik stalowy 30 x 300. Leider kann ich die Querschnitte nicht miteinander verbinden, es wird kein zusammenhängender Querschnitt berechnet.


Odpowiedź:

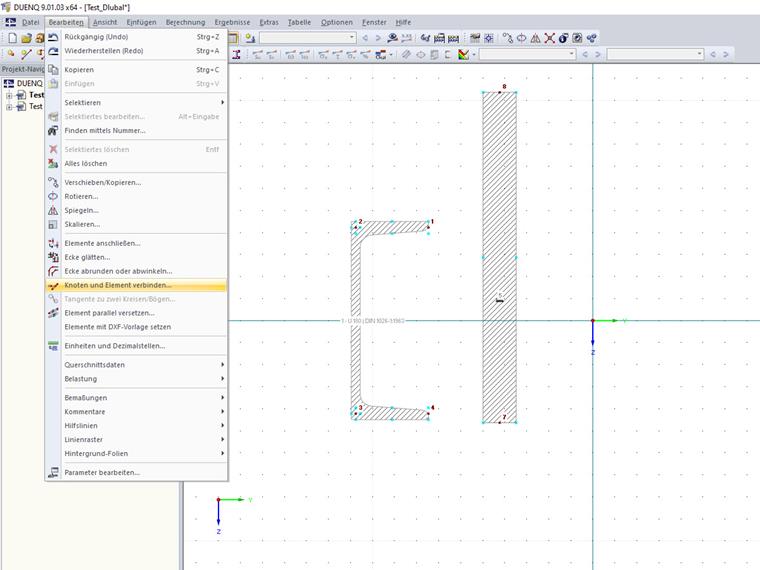

Funkcja "Połącz węzeł i element" umożliwia połączenie niepołączonych części przekroju, które znajdują się w określonej odległości od elementu. Die Verbindung wird über ein Element mit Dicke null hergestellt. Die Funktion wird aufgerufen über das Menü "Bearbeiten" → "Knoten und Element verbinden".


Autor

Pani Matula zapewnia wsparcie techniczne dla naszych klientów.

Odniesienia
  1. Handbuch DUENQ. Tiefenbach: Dlubal Software, Juni 2020.
