Introduzi as secções U180 e uma barra plana 30 x 300. Infelizmente, não consigo unir as secções e nenhuma secção ligada está a ser calculada.

Q: Introduzi as secções U180 e uma barra plana 30 x 300. Infelizmente, não consigo unir as secções e nenhuma secção ligada está a ser calculada.

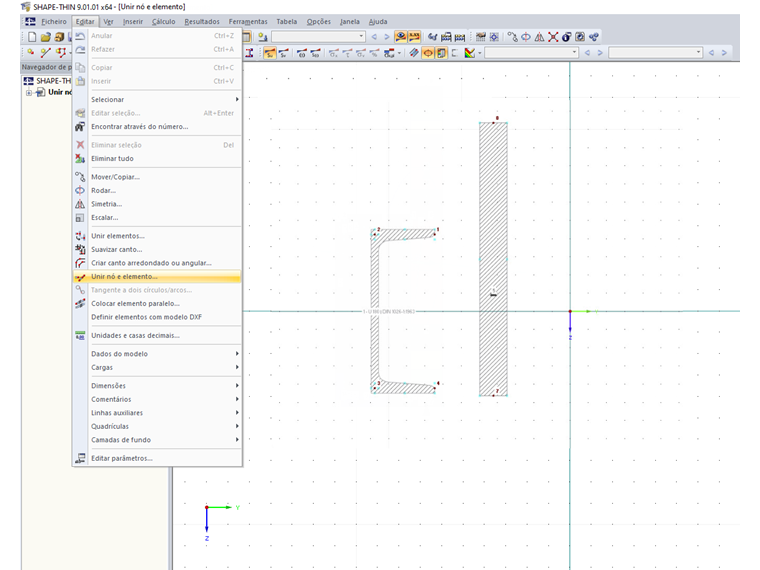

A função "Unir nó e elemento" permite a união de partes da secção não ligadas que se encontram a uma determinada distância de um elemento. A ligação é efetuada através de um elemento com uma espessura zero. Esta função está disponível no menu "Editar" → "Unir nó e elemento".

Question

Introduzi as sec&#231;&#245;es U180 e uma barra plana 30 x 300. Infelizmente, n&#227;o consigo unir as sec&#231;&#245;es e nenhuma sec&#231;&#227;o ligada est&#225; a ser calculada.

Accepted Answer

A fun&#231;&#227;o "Unir n&#243; e elemento" permite a uni&#227;o de partes da sec&#231;&#227;o n&#227;o ligadas que se encontram a uma determinada dist&#226;ncia de um elemento. A liga&#231;&#227;o &#233; efetuada atrav&#233;s de um elemento com uma espessura zero. Esta fun&#231;&#227;o est&#225; dispon&#237;vel no menu "Editar" → "Unir n&#243; e elemento".
