Подъемные силы в области опоры при моделировании стены

При моделировании стены в области опоры возникают подъемные силы, которые мы не можем объяснить. Sobald die Wand nicht modelliert und die Decke direkt gelagert wird, erhalten wir plausible Auflagerkräfte. В чем может быть ошибка?


Ответ:

Просто используйте оценку результатов для деформаций в этом случае. Da die Verformungen sehr gering sind, erhöhen Sie im ersten Schritt die Anzahl der Dezimalstellen für die Darstellung der Verformung.

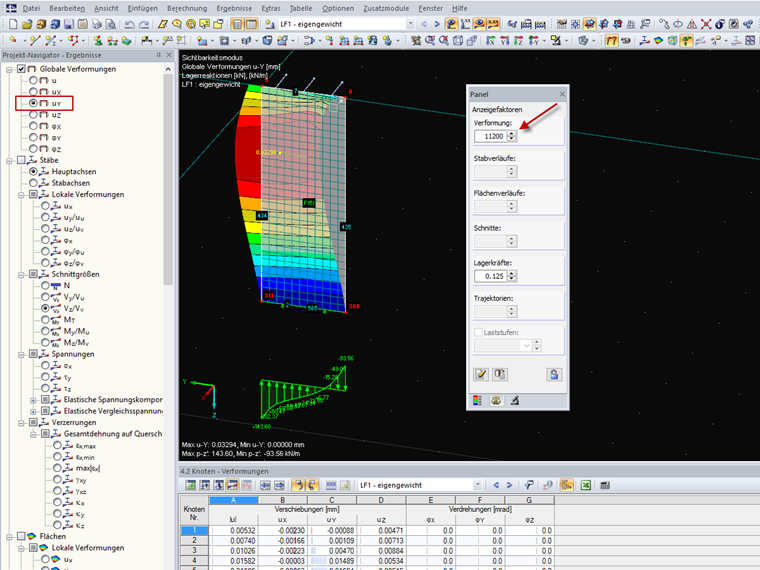

Wenn Sie für den Wandpfeiler die Verformung in global Y darstellen und den Anzeigefaktor erhöhen, so sehen Sie deutlich, wie die Wand gebogen wird. Die Lagerreaktion wirkt als Einspannung dieser Verformung entgegen.

Definiert man direkt am Deckenrand ein Linienlager, so entfällt die Nachgiebigkeit der Wandscheibe.


Автор

Г-н Флори является руководителем группы поддержки заказчиков и оказывает техническую поддержку пользователям Dlubal Software.



;
