Jednoduše zde použijte vyhodnocení výsledků pro deformace. Protože jsou deformace velmi malé, zvětšete prosím v prvním kroku počet desetinných míst pro zobrazení deformace.

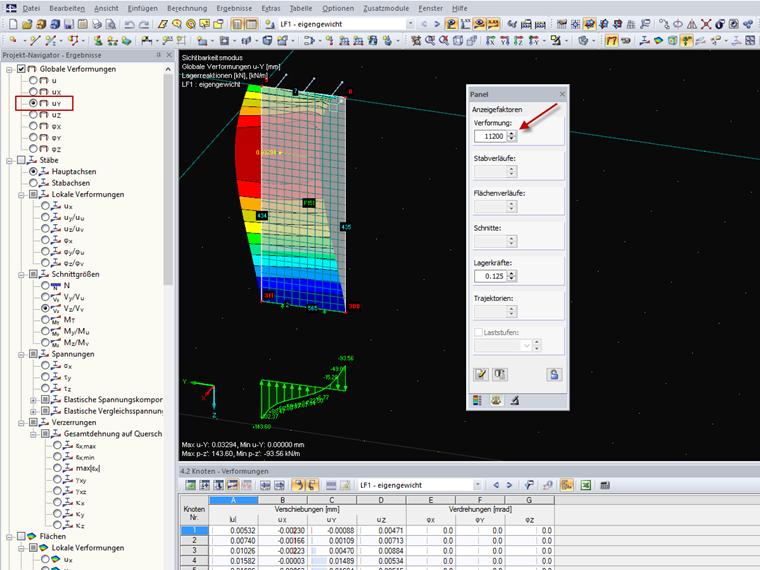

Pokud pro stěnový pilíř zobrazíte deformace v globálním směru Y a zvýšíte faktor zobrazení, jasně uvidíte, jak je stěna prohýbá. Podporové reakce působí proti této deformaci jako omezení.
Pokud je na okraji desky definována liniová podpora přímo, odpadá potom poddajnost stěnové deskové konstrukce.
