Al modelar un muro, surgen fuerzas de elevación en el área de apoyo, que no podemos explicar. Tan pronto como el muro no esté modelado y el techo esté directamente apoyado, obtenemos fuerzas de apoyo plausibles. ¿Cuál es el error?

Respuesta

Simplemente use las deformaciones para la evaluación de resultados. Dado que las deformaciones son muy pequeñas, aumente el número de decimales para mostrar la deformación en el primer paso.

Si muestra la deformación en Y global para el pilar del muro y aumenta el factor de visualización, puede ver claramente cómo se dobla el muro. La reacción del soporte contrarresta como coacción de esta deformación.

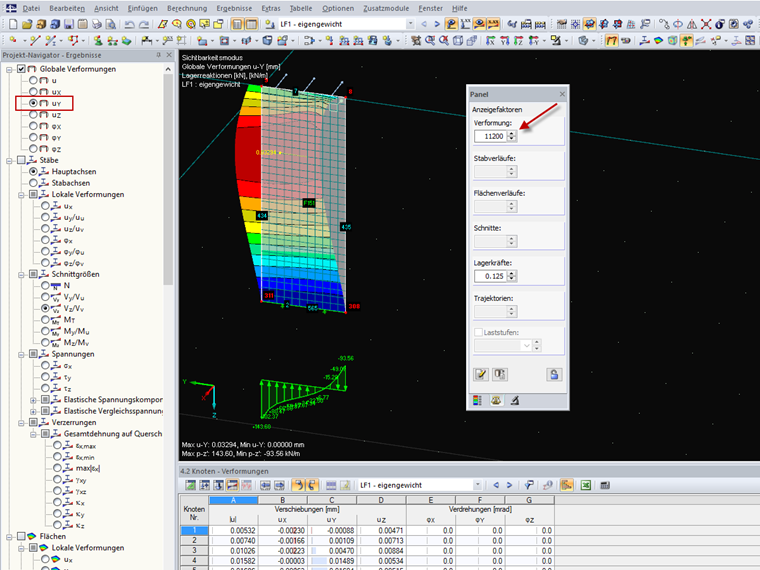

Figura 01 - Deformación horizontal del pilar del muro

Si define un apoyo en línea directamente en el borde de la losa, la flexibilidad de la superficie del muro no es aplicable.

Palabras clave

Salida de datos Deformación fuerza en el apoyo
