Ответ:
Поскольку нулевые элементы (t = 0, t *> 0) не влияют ни на моменты инерции, ни на модули сечения, но все же они требуются, например, для расчета площадей сдвига, можно на них рассчитать также касательные напряжения.

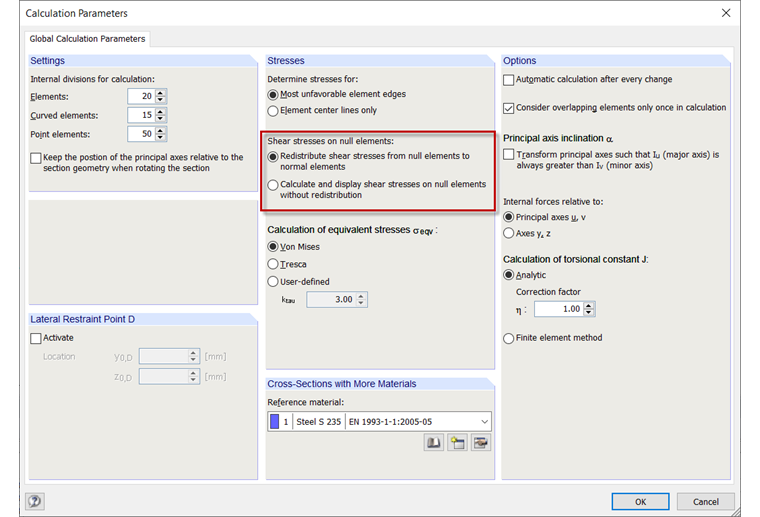

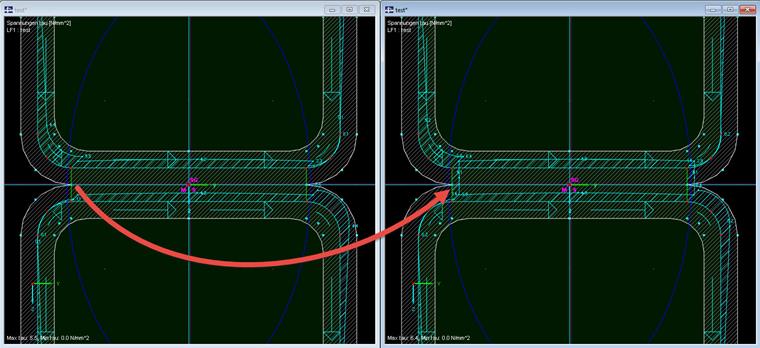

Но чтобы рассчитать или отобразить данные напряжения, нужно сначала активировать в параметрах расчета соответствующую функцию, как показано на Рисунке 01. Здесь же можно выбрать, будет ли напряжение перераспределяться по соединенным элементам или отображаться напрямую. На Рисунке 02 затем показаны касательные напряжения на образцовом сечении.
