¿Cómo puedo mostrar las tensiones de cortante en elementos nulos en SHAPE-THIN?

Respuesta

Dado que los elementos nulos (t = 0, t *> 0) no tienen influencia en los momentos de inercia o módulos de sección, pero son necesarios para el cálculo de las áreas de cortante, por ejemplo, las tensiones de cortante también se pueden calcular en estos elementos.

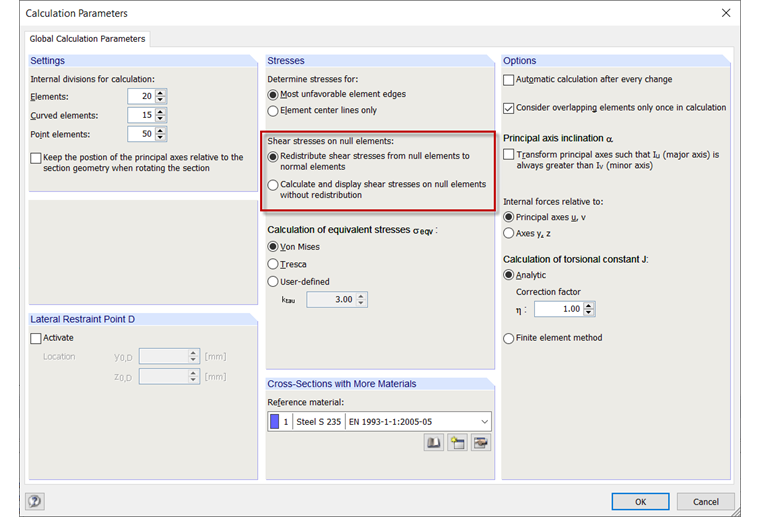

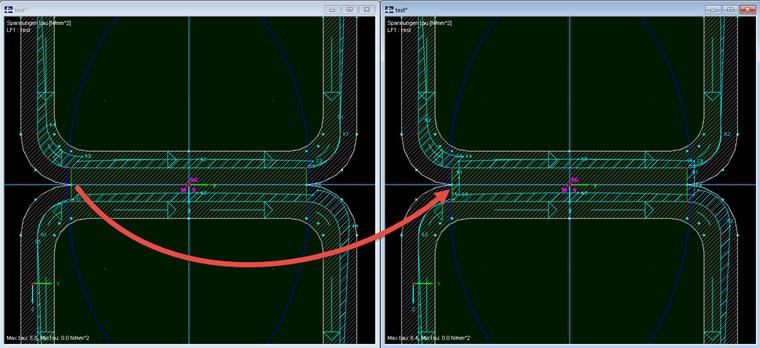

La visualización o el cálculo de las tensiones en elementos nulos se puede activar en los parámetros de cálculo, como se muestra en la figura 01. Puede seleccionar si las tensiones se redistribuyen a los elementos conectados o se muestran directamente. La figura 02 muestra las tensiones de cortante en una sección de ejemplo.

Palabras clave

Tensión tangencial Elemento nulo Cortante t*:
