Protože nulové prvky (t = 0, t *> 0) nemají žádný vliv na momenty setrvačnosti / průřezové moduly, ale jsou například vyžadovány pro výpočet smykových ploch, je možné na těchto prvcích počítat také smyková napětí.

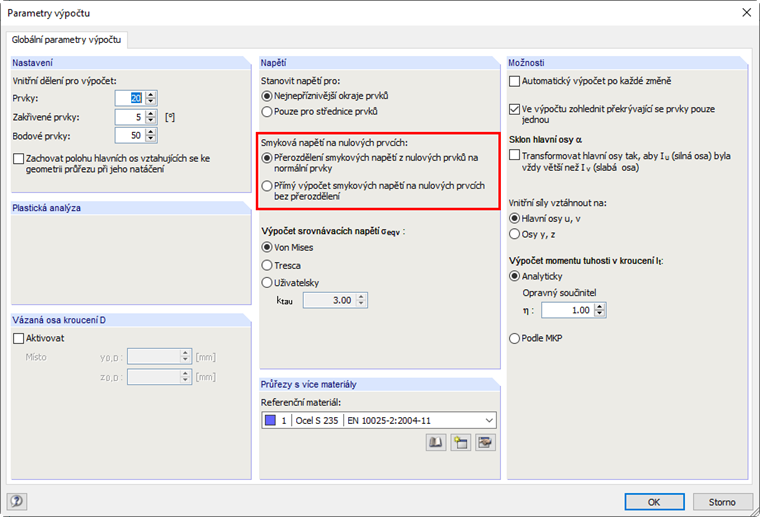

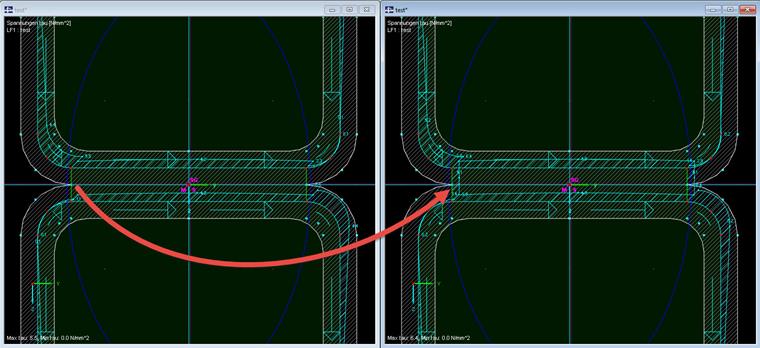

Zobrazení resp. výpočet napětí na nulových prvcích lze aktivovat v parametrech výpočtu podle znázornění na Obrázku 01. Přitom je možné zvolit, zda se napětí přerozdělí na připojené prvky, nebo se zobrazí přímo. Obrázek 02 znázorňuje smyková napětí na vzorovém průřezu.
Ing. Günthel zajišťuje technickou podporu zákazníkům.
