FAQ 004861 RU

Полезные вопросы и ответы

  • Часто задаваемые вопросы (FAQ)

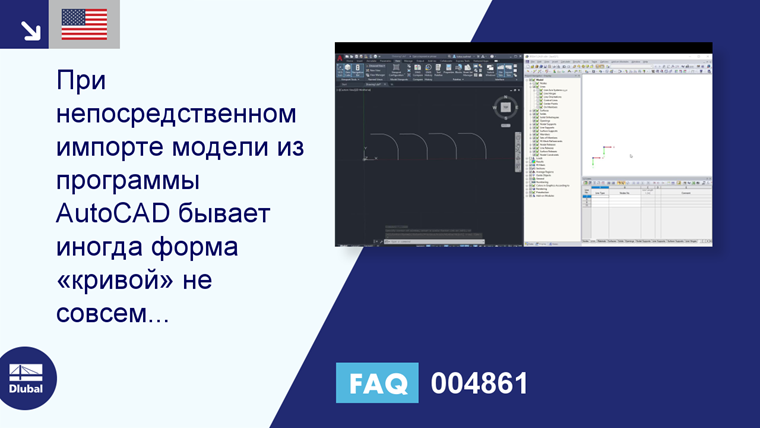

При непосредственном импорте модели из программы AutoCAD бывает иногда форма «кривой» не совсем правильной.

Ответ

Дело наверное в том, что в программе AutoCAD можно создать два различных типа КРИВЫХ - либо с точками приближения, либо с контрольными вершинами. Программа RFEM поддерживает только первый вариант. Данные линии затем импортируются как линии «B‑spline».

И хотя второй тип линий соответствует линиям NURBS, которые можно в программе RFEM 5 тоже смоделировать, интерфейс данный тип линии не поддерживает. Контрольные вершины так применяются в качестве «точек приближения» для определения линии «B‑spline», что собственно и приводит к другой форме кривой.

В качестве временного решения, конечно, можно изменить соответствующие строки, но самым подходящим типом линии всегда будет лишь «Кривая Безье».

Ключевые слова

Импорт Экспорт BIM AutoCAD
