Dotaz

Pokud z programu AutoCAD importuji model napřímo, není tvar linie "Spline" někdy správný.

Odpověď:

V AutoCADu je možné vytvořit dva různé typy křivek SPLINES - buď pomocí bodů vyhlazení, nebo řídicích vrcholů. RFEM podporuje první možnost. Tyto se naimportují jako linie typu B-spline.

Druhý typ linie naproti tomu odpovídá liniím NURBS. Ačkoli je lze modelovat v programu RFEM 5, rozhraní tento typ nepodporuje. Řídicí vrcholy se použijí jako "body vyhlazení" pro zadání B-spline. Výsledkem je jiný tvar.

Jako náhradní řešení se tak nabízí úprava příslušných linií. Nejlépe se zde hodí typ linie "Bezier-Spline".

FAQ

[EN] FAQ 004861 | Při importu modelu přímo z AutoCADu má tvar "spline" ...

Typ čáry

Máte nějaké otázky?

Události

30.4.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí

2.5.2024

Fáze výstavby membránových konstrukcí v programu RFEM 6

Webinář

Fáze výstavby membránových konstrukcí v programu RFEM 6

8.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení železobetonových konstrukcí

8.5.2024

$Modelování průřezu a \n analýza napětí v RSECTION 1$

Webinář

Modelování průřezu a analýza napětí v RSECTION 1

15.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí

15.5.2024

Online školení

RFEM 6 | Bezplatné základní školení

16.5.2024

Zohlednění fází výstavby v programu RFEM 6

Webinář

Zohlednění fází výstavby v programu RFEM 6

21.5.2024

Konference

Ocelové konstrukce

22.5.2024 - 24.5.2024

Konference

47. aktív pracovníkov odboru oceľových konštrukcií

23.5.2024

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Květen 2024

20.6.2024

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Červen 2024

16.10.2024

Online školení

RFEM 6 | Studenti | Úvod do statiky prutů

Videa

FAQ

[EN] FAQ 004861 | Při importu modelu přímo z AutoCADu má tvar "spline" ...

Délka: 00:00:50 min

FAQ

FAQ 005037 | Jsou modely a prezentace ze semináře z roku 2018 volně k dispozici a můžete mi je prosím poslat?

Délka: 00:00:06 min

Funkce programu

Virtuální realita (VR) a rozšířená realita (AR) a statický model - je to možné?

Délka: 00:01:20 min

Akce

Efektivní výměna dat mezi RFEM/RSTAB a Tekla Structures

Délka: 00:00:00 min

Databáze znalostí

KB 000811 | Rozhraní na VCmaster

Délka: 00:01:23 min

Databáze znalostí

KB 000895 | Dodatečná instalace rozhraní Revit

Délka: 00:00:13 min

Databáze znalostí

KB 000794 | Zjednodušený import/export s převodní tabulkou

Délka: 00:01:19 min

Databáze znalostí

KB 000871 | Export DXF

Délka: 00:00:05 min

Databáze znalostí

KB 001671 | Interoperabilita programů Dlubal a Rhino & Grasshopper

Délka: 00:02:18 min

Seznam videí

Modely ke stažení

1346x

193x

Betonové konstrukce budovy | Model A

987x

118x

Betonové konstrukce budovy | Model B

1002x

67x

Tahová příložka

845x

32x

Železobetonový nosník

1114x

32x

Ocelový nosník

1458x

123x

3D příhradový vazník z oceli

Železobetonová budova s připojenou ocelovou konstrukcí

1327x

208x

Železobetonová budova s připojenou ocelovou konstrukcí

Centrála společnosti Markas v Bolzanu, Itálie

2123x

Konstrukce s vnější nosnou konstrukcí

2551x

211x

Most pozemní komunikace

Články z databáze znalostí

Pro individuálně definované tiskové protokoly modelu v programu RFEM nebo RSTAB se nabízí různé možnosti výstupu.

Přečíst si více

Rozhraní na Autodesk Revit se nainstaluje automaticky během instalace programu RFEM 5 nebo RSTAB 8. Dodatečná instalace plugin modulu je možná spuštěním souboru DLInstaller.exe.

Přečíst si více

Zjednodušený import/export s převodní tabulkou

V době technologie BIM nabývá výměna dat mezi různými oblastmi projektování na významu. Vzhledem k tomu, že každý software má vlastní specifikaci pro popisy průřezů a materiálů, nabízejí programy RFEM a RSTAB převodní tabulky (mapovací soubor).

Přečíst si více

Po stanovení geometrie předpínací vložky v modulu RF-TENDON může být užitečné ji exportovat do CAD-programu. Pro tento účel je mimo jiné k dispozici export do formátu DXF. Funkci exportu lze vybrat kliknutím pravým tlačítkem myši na pracovní plochu. Po výběru formátu DXF a místa uložení lze provést další nastavení.

Přečíst si více

Screenshoty

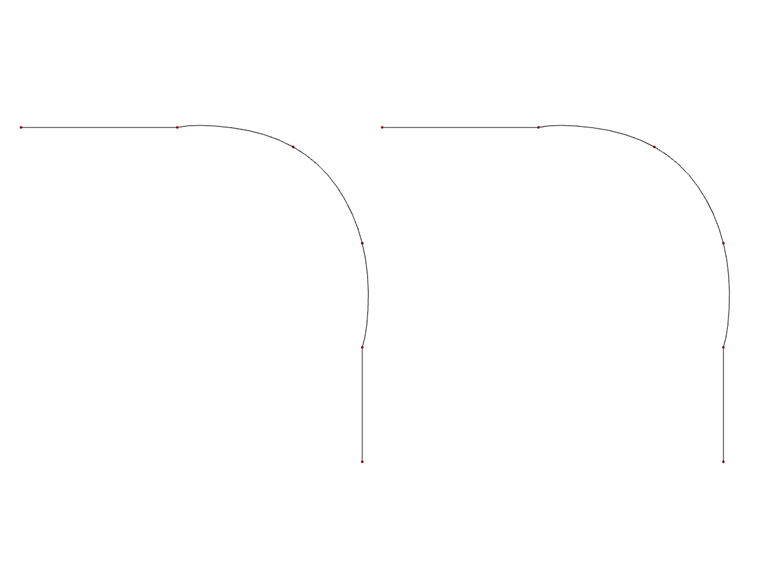

Typ čáry
