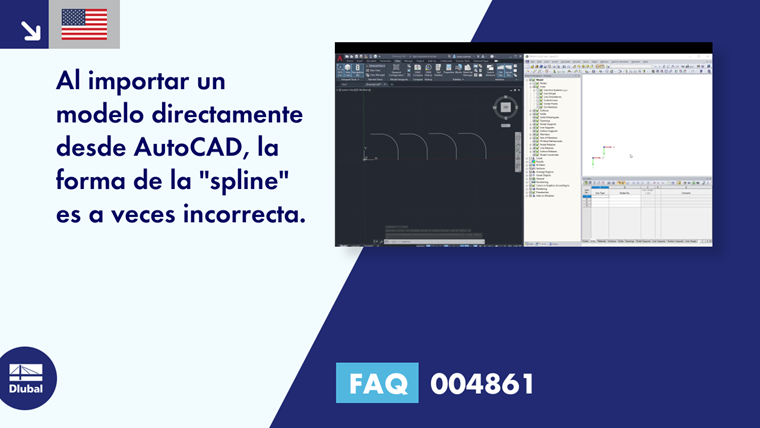

Al importar un modelo directamente desde AutoCAD, la forma de la "spline" es a veces incorrecta.

Respuesta

En AutoCAD, puede crear dos tipos diferentes de SPLINES, ya sea con puntos de aproximación o con vértices de control. RFEM es compatible con el primero. Se importan como líneas B -spline.

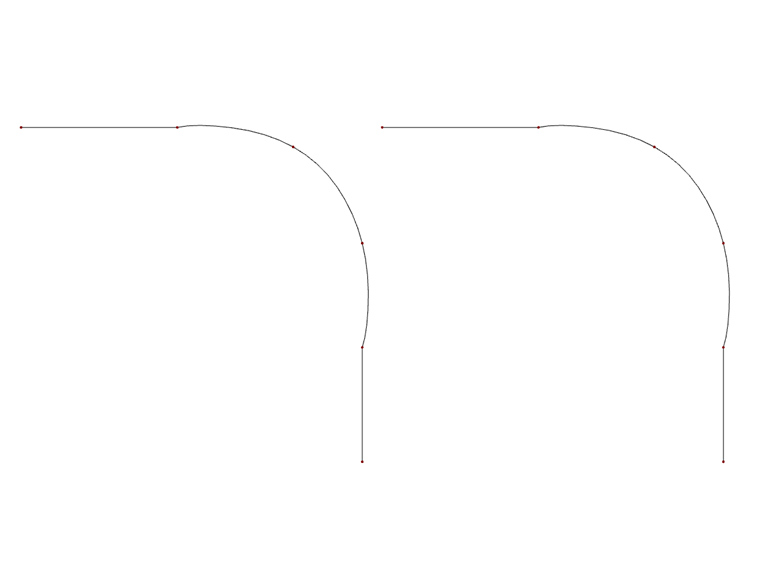

El segundo tipo de línea, sin embargo, corresponde a las líneas NURBS. Aunque se pueden modelar en RFEM 5, la interfaz no es compatible con este tipo. Los vértices de control se aplican como "puntos de aproximación" para la definición de un B -spline. Esto da como resultado una forma diferente.

Como solución temporal, es posible modificar las líneas correspondientes. El tipo de línea más adecuado es probablemente el Bezier-Spline.
