[EN] FAQ 004903 | Как с помощью интерфейса COM изменить список параметров?

Новое

12. января 2021

004903

Thomas Günthel

Моделирование | Конструкция

Как с помощью интерфейса COM изменить список параметров?

Ответ

Параметры модели можно легко изменить посредством интерфейса IModel (начиная с версии IModel3):

Sub test_parameter()

Dim iApp As RFEM5.Application
Set iApp = GetObject(, "RFEM5.Application")

iApp.LockLicense

Dim j As Integer
j = iApp.GetModelCount

Dim iMod As RFEM5.IModel3
Set iMod = iApp.GetActiveModel

On Error GoTo e

Dim formParams() As RFEM5.FormulaParameter

'   get all formula parameters
formParams = iMod.GetFormulaParameters

'   delete all formula parameters
iMod.CleanFormulaParameters

'   set list of formula parameters
ReDim Preserve formParams(0 To UBound(formParams, 1) + 1)
formParams(UBound(formParams, 1)).Name = "p"
formParams(UBound(formParams, 1)).Unit = "m"
formParams(UBound(formParams, 1)).UnitType = LengthUnitType
formParams(UBound(formParams, 1)).Value = 0
formParams(UBound(formParams, 1)).ValueType = DoubleType
formParams(UBound(formParams, 1)).Comment = "new parameter"
formParams(UBound(formParams, 1)).Formula = "b/3"
formParams(UBound(formParams, 1)).RangeOfValues = "(3;5.5>"

iMod.SetFormulaParameters formParams

e:

If Err.Number <> 0 Then MsgBox Err.description, vbCritical, Err.Source
iMod.GetApplication.UnlockLicense
Set iMod = Nothing

End Sub

Однако прочитать все параметры можно только с помощью функции GetFormulaParameters(). Благодаря функции SetFormulaParameters(), затем можно повторно передавать как измененные, так и новые параметры, но только в виде списка. Это значит, что изменение и считывание отдельных параметров невозможно.

Следует также отметить, что «Значение», связанное с определенным типом (ValueTyp) и единицей измерения (Unit), должно быть всегда в заданных пределах (RangeOfValues), иначе появится сообщение об ошибке. Но если значение рассчитывается так, как показано в примере, тогда оно не имеет значения. В таком случае потом важно, чтобы в пределах, если они заданы, находилось значение, рассчитанное по заданной формуле (Formula).

Добавить комментарий...

0 Прокомментировать

0 0

Контакты

Вы нашли ответ на свой вопрос? Если нет, свяжитесь с нами через бесплатную поддержку по электронной почте, в чате или на форуме или отправьте нам свой вопрос с помощью онлайн-формы.

Задайте индивидуальный вопрос

+49 9673 9203 0

info@dlubal.com

Перейти к:
События
Видео
Модели
База знаний
Снимки экрана
Функции продукта
Часто задаваемые вопросы
Проекты заказчиков

Рекомендуемые события

CSA S16: 19 Расчет стальных конструкций в RFEM

Расчет железобетонных конструкций по норме CSA S16:19 в программе RFEM

Webinar 10. марта 2021 14:00 - 15:00 EST

Еврокод 5 | Деревянные конструкции по норме EN 1995-1-1

Онлайн-обучение 17. марта 2021 8:30 - 12:30 CET

Еврокод 3 | Стальные конструкции по норме DIN EN 1993-1-1

Онлайн-обучение 18. марта 2021 8:30 - 12:30 CET

RFEM | Динамические расчеты | США

Онлайн-обучение 23. марта 2021 13:00 - 16:00 EST

Потеря устойчивости пластин и оболочки с помощью программного обеспечения Dlubal

Webinar 30. марта 2021 14:00 - 14:45

Программа RFEM для студентов | США

Онлайн-обучение 21. апреля 2021 13:00 - 16:00 EST

RFEM | Древесина | США

Онлайн-обучение 5. мая 2021 13:00 - 16:00 EST

Еврокод 3 | Стальные конструкции по норме DIN EN 1993-1-1

Онлайн-обучение 6. мая 2021 8:30 - 12:30

Еврокод 2 | Железобетонные конструкции по норме DIN EN 1992-1-1

Онлайн-обучение 11. мая 2021 8:30 - 12:30

Еврокод 5 | Деревянные конструкции по норме DIN EN 1995-1-1

Онлайн-обучение 20. мая 2021 8:30 - 12:30

RFEM | Динамика конструкций и расчет воздействия землетрясений по норме EC 8

Онлайн-обучение 2. июня 2021 8:30 - 12:30

RFEM | Основные функции | США

Онлайн-обучение 17. июня 2021 9:00 - 13:00 EST

Наиболее частые ошибки пользователей при работе с программой RFEM и RSTAB

Самые частые ошибки пользователей при работе с программой RFEM и RSTAB

Webinar 4. февраля 2021 14:00 - 15:00 CET

Расчет стержней по ADM 2020 в программе RFEM

Webinar 19. января 2021 14:00 - 15:00 EST

Онлайн информационный день Dlubal | 15 декабря 2020

Webinar 15. декабря 2020 9:00 - 16:00 CET

Расчет на устойчивость в стальном строительстве с помощью RFEM и RSTAB

Расчет стальных конструкций на устойчивость в программе RFEM и RSTAB

Webinar 1. декабря 2020 14:00 - 14:45 CET

МКЭ - устранение неисправностей и оптимизация в RFEM

Устранение неисправностей и оптимизация МКЭ.

Webinar 11. ноября 2020 14:00 - 15:00 EST

Взаимодействие грунтовых конструкций в RFEM

Взаимодействие конструкции с основанием в программе RFEM

Webinar 27. октября 2020 14:00 - 14:45 CET

Анализ спектра реакции в программе RFEM по норме NBC 2015

Webinar 30. сентября 2020 14:00 - 15:00 EST

Документирование результатов в протоколе результатов программы RFEM

Webinar 25. августа 2020 14:00 - 14:45

Расчет железобетонных конструкций по норме ACI 318-19 в программе RFEM

Webinar 20. августа 2020 14:00 - 15:00 EST

Как повысить свою производительность в программе RFEM

Webinar 7. июля 2020 15:00 - 16:00

$Введение в моделирование твердых тел \ n в RFEM$

Ознакомление с процессом моделирования тел в программе RFEM

Webinar 30. июня 2020 14:00 - 15:00 EST

Моделирование с помощью тел в программе RFEM

Webinar 9. июня 2020 15:00 - 15:45

Все события

Видео

[EN] Программируемый интерфейс COM для программы RFEM/RSTAB

Длительность 37:35 мин

[EN] KB 001617 | Выбор узлов вдоль линии с помощью интерфейса COM

Длительность 0:50 мин

КБ 000614 | Использование модифицированных жесткостей для динамических расчетов

Длительность 1:21 мин

[EN] КБ 000582 | Использование средних значений для оценки результатов

Длительность 0:25 мин

[EN] КБ 000600 | Поиск информации о текущей используемой лицензии

Длительность 0:21 мин

КБ 000753 | Расположение цветов в графике

Длительность 0:42 мин

КБ 000628 | Моделирование балок перекрытия в конструкциях из кросс-ламинированной древесины с реб...

Длительность 0:41 мин

КБ 001696 | Профиль скорости ветра и интенсивности турбулентности для определения квазистатически...

Длительность 0:45 мин

КБ 000705 | Использование опций II в Помощнике

Длительность 0:28 мин

[EN] КБ 000537 | Предварительный выбор

Длительность 0:20 мин

[EN] КБ 000630 | Выбор связанных объектов

Длительность 0:23 мин

[EN] КБ 000574 | Повторение последнего действия

Длительность 0:27 мин

[EN] КБ 000621 | Унификация управления проектами для всей компании

Длительность 0:28 мин

КБ 000687 | Изображение опорных моментов

Длительность 0:22 мин

КБ 000590 | Автоматическое создание пересечений

Длительность 0:39 мин

КБ 000672 | Автоматическое разделение стержней на поверхности

Длительность 0:25 мин

КБ 000653 | Последующее изменение общей системы координат

Длительность 0:32 мин

КБ 000589 | Создание нагрузок из движений

Длительность 0:57 мин

Смотреть другие видео

Модели для скачивания

18x

Железобетонная конструкция

25x

Стальная балка

11x

Криволинейная конструкция из ламинированной древесины

29x

Плита с участком сглаживания

30x

Стержни балки

27x

Стальная балка

30x

Поверхностная модель для распределения давления ветра на кубовидной конструкции здания

40x

Проникнутая поверхность

29x

Железобетонное здание

26x

Стальная балка

19x

Стеклянная поверхность

41x

Стальная мачта

28x

Стальной зал

56x

Однопролетная балка с распределенной нагрузкой

Контактные тела

Эйлерова нагрузка при потере устойчивости

51x

10x

Составные деревянные балки

63x

Стальная конструкция

46x

Стальная конструкция с четырехугольными поверхностями

64x

Горизонтальная конструкция стального каркаса

Стальной каркас

Стальной зал

Железобетонное здание

68x

14x

Параметризованные прогоны для древесины

80x

17x

Стальной зал с созданными связями

Все модели для скачивания

Статьи из Базы знаний

Новое

Использование опций II в Справочном помощнике

В разделе «Опции II» вкладки «Помощник» параметров программы можно задать предельные значения для предупреждающих сообщений, которые появляются после успешного расчета.

Новое Использование средних областей для оценки результатов Новое Предварительный выбор Новое Объединение управления проектами для всей компании Новое Упорядочение цветов в графике

Другие статьи из Базы знаний

Снимки экрана

VBA макрос и папака назначения для тестового файла

Пример кода

Отображение AnnexID и StandardID для приложения STEEL EC3

Использование RS-COM - Excel и VBA

Путь и параметры правильно интегрированной библиотеки Dlubal.RFEM5.dll

Результат выбора из программы

Программа для создания и настройки видимостей посредством интерфейса RF-COM

Функция «Вычислить ...» в программе

Диалоговое окно «Импорт»

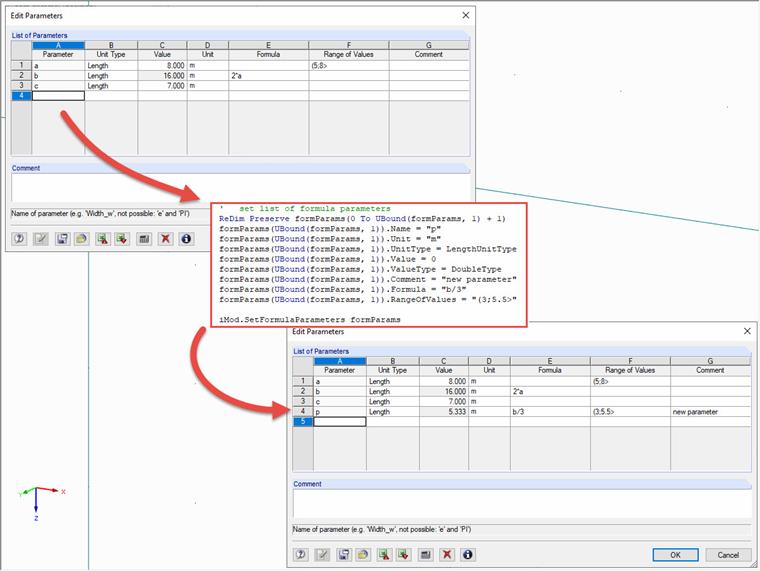

Изменение списка параметров с помощью модуля RF-COM/RS-COM
