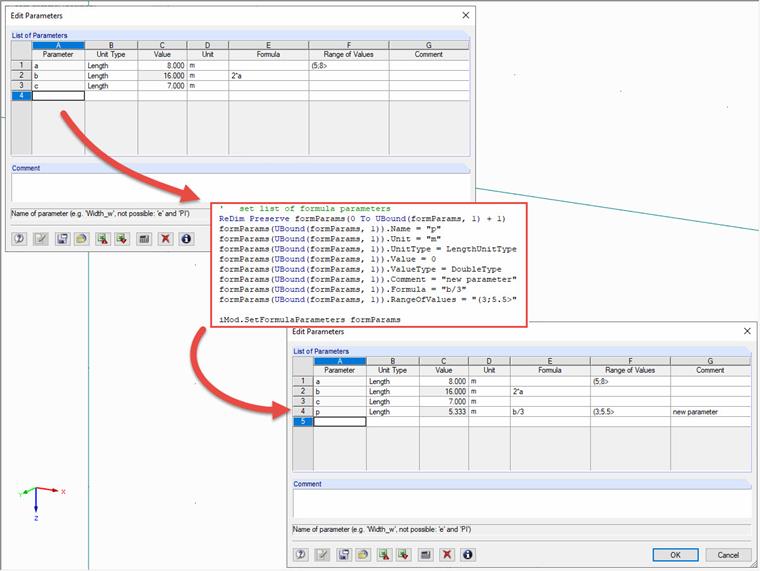

Modificación de la lista de parámetros mediante RF-COM/RS-COM

Volver a preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

Nuevo

12. enero 2021

004903

Thomas Günthel

Modelado | Estructura

¿Cómo puedo editar la lista de parámetros utilizando la interfaz COM?

Respuesta

Los parámetros de un modelo se pueden modificar utilizando la interfaz IModel (a partir de IModel3):

Parámetro_prueba secundaria ()

Dim iApp As RFEM5.Application
Establecer iApp = GetObject (, "RFEM5.Application")

iApp.LockLicense

Dim j como entero
j = iApp.GetModelCount

Dim iMod como RFEM5.IModel3
Set iMod = iApp.GetActiveModel

On Error GoTo e

Dim formParams () como RFEM5.FormulaParameter

'obtener todos los parámetros de la fórmula
formParams = iMod.GetFormulaParameters

'eliminar todos los parámetros de la fórmula
iMod.CleanFormulaParameters

'establecer lista de parámetros de la fórmula
ReDim Preservar formParams (0 a UBound (formParams, 1) + 1)
formParams (UBound (formParams, 1)). Nombre = "p"
formParams (UBound (formParams, 1)). Unit = "m"
formParams (UBound (formParams, 1)). UnitType = LengthUnitType
formParams (UBound (formParams, 1)). Value = 0
formParams (UBound (formParams, 1)). ValueType = DoubleType
formParams (UBound (formParams, 1)). Comment = "nuevo parámetro"
formParams (UBound (formParams, 1)). Formula = "b/3"
formParams (UBound (formParams, 1)). RangeOfValues = "(3; 5.5>"

iMod.SetFormulaParameters formParams

e:

Si Err.Number <> 0, entonces MsgBox Err.description, vbCritical, Err.Source
iMod.GetApplication.UnlockLicense
Establecer iMod = Nada

End Sub

Solo es posible leer todos los parámetros utilizando la función GetFormulaParameters (). Los parámetros nuevos o modificados se pueden transferir de nuevo como una lista con la función SetFormulaParameters (). Por lo tanto, no se pueden leer ni escribir parámetros individuales.

Cabe señalar que el "Value" relacionado con su tipo (ValueTyp) y su unidad (Unit) deben estar dentro de los límites definidos (RangeOfValues), de lo contrario aparece un mensaje de error. Si se calcula el valor, como en el ejemplo, es irrelevante y el valor calculado con la fórmula (Fórmula) debe estar dentro de los límites, si los límites están definidos.
