[EN] FAQ 004903 | Jak mogę edytować listę parametrów za pomocą interfejsu COM?

Artykuł został przetłumaczony przez Google Translator

Nowość

12. stycznia 2021

004903

Thomas Günthel

Modelowanie | Konstrukcja

Jak mogę edytować listę parametrów za pomocą interfejsu COM?

Odpowiedź

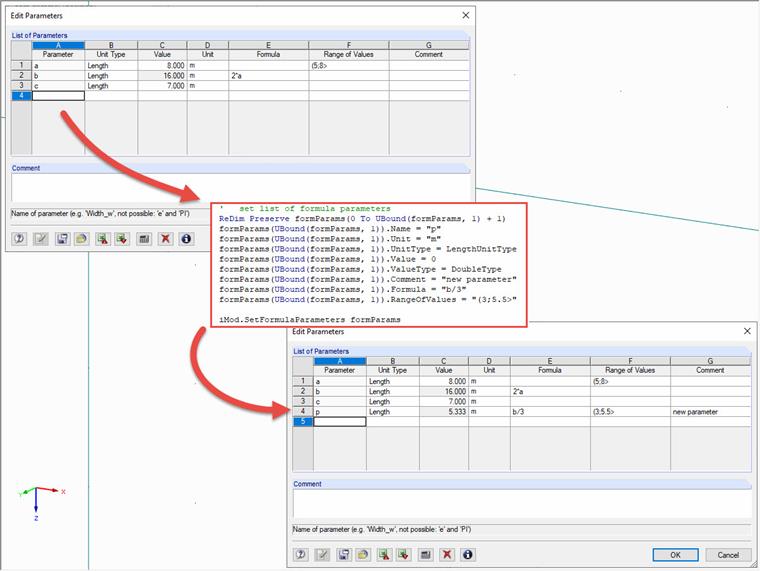

Parametry modelu można modyfikować za pomocą interfejsu IModel (od IModel3):

Podrzędny parametr_testowy ()

Dim iApp As RFEM5.Application
Ustaw iApp = GetObject (, "RFEM5.Application")

iApp.LockLicense

Dim j As Integer
j = iApp.GetModelCount

Dim iMod As RFEM5.IModel3
Set iMod = iApp.GetActiveModel

On Error GoTo e

Dim formParams () As RFEM5.FormulaParameter

'pobierz wszystkie parametry wzoru
formParams = iMod.GetFormulaParameters

'usuń wszystkie parametry formuły
iMod.CleanFormulaParameters

'ustawić listę parametrów formuły
ReDim Preserve formParams (0 To UBound (formParams, 1) + 1)
formParams (UBound (formParams, 1)). Name = "p"
formParams (UBound (formParams, 1)). Jednostka = "m"
formParams (UBound (formParams, 1)). UnitType = LengthUnitType
formParams (UBound (formParams, 1)). Wartość = 0
formParams (UBound (formParams, 1)) .ValueType = DoubleType
formParams (UBound (formParams, 1)). Comment = "nowy parametr"
formParams (UBound (formParams, 1)). Formuła = "b/3"
formParams (UBound (formParams, 1)). RangeOfValues = "(3; 5.5>"

iMod.SetFormulaParameters formParams

e:

Jeżeli Err.Number <> 0 Then MsgBox Err.description, vbCritical, Err.Source
iMod.GetApplication.UnlockLicense
Ustaw iMod = Nic

End Sub

Odczyt wszystkich parametrów jest możliwy tylko za pomocą funkcji GetFormulaParameters (). Zmodyfikowane lub nowe parametry można następnie przenieść ponownie w postaci listy za pomocą funkcji SetFormulaParameters (). Dzięki temu nie można odczytać ani zapisać poszczególnych parametrów.

Należy zauważyć, że „Wartość” związana z jej typem (Typ wartości) i jej jednostką (Jednostka) musi mieścić się w zdefiniowanych granicach (Przedział wartości), w przeciwnym razie pojawi się komunikat o błędzie. Jeżeli wartość jest obliczana, tak jak w przykładzie, nie ma ona znaczenia, a wartość obliczona według wzoru (Wzór) musi znajdować się w granicach, jeżeli granice są zdefiniowane.
