Ответ:
Данный эффект является результатом применения усадки при нелинейном расчете деформаций в модуле RF-CONCRETE Surfaces. Das Schwinden wird hierbei als Längenänderung bzw. Verkürzung in Form einer zusätzlichen Last berücksichtigt.

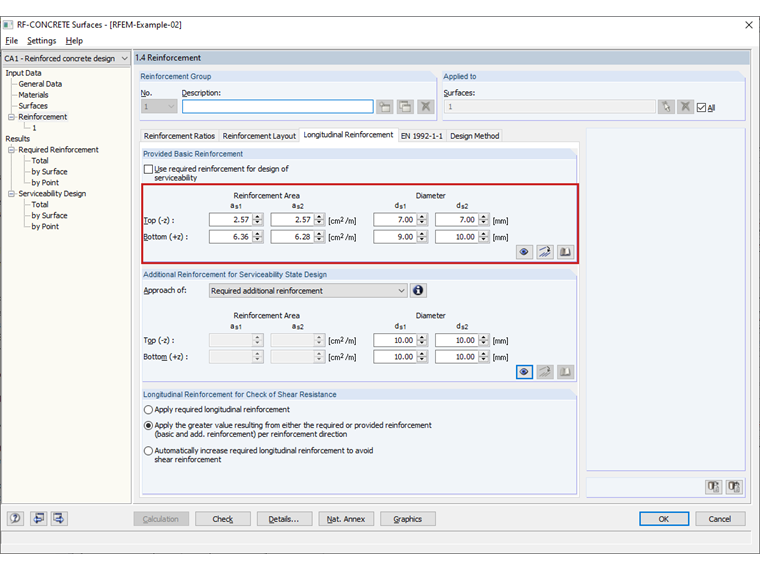

Da die Bewehrung das Schwinden behindert, kann sich bei einer unsymmetrischen Bewehrung von z. B. 2,57 cm²/m oben und 5,24 cm²/m unten der Querschnitt auf der Oberseite wegen der geringeren Stahleinlage stärker verkürzen. Dadurch erhält man eine zusätzliche Krümmung (Unterseite länger), die zusätzlich zur eigentlichen Verformung entsteht.
Wenn nun der Unterschied zwischen den Stahlquerschnitten auf der Ober- und Unterseite noch größer wird (z. B. 2,57 cm²/m oben und 10,47 cm²/m unten), wird diese zusätzliche Verkrümmung ebenfalls größer.
Man kann in der Datei zusätzliche Bemessungsfälle anlegen und zum Beispiel eine symmetrische Bewehrung untersuchen oder testweise das Schwinden ausschalten.
Weitere Hinweise zum Ansatz des Schwindens bei der nichtlinearen Verformungsberechnung finden Sie im Fachbeitrag 001574 auf unserer Homepage.
