¿Por qué la flecha del piso de hormigón armado es a veces mayor cuando se selecciona una armadura básica más grande?

Respuesta

El efecto resulta de la aplicación de la retracción en el análisis de deformación no lineal en RF -CONCRETE Surfaces. La retracción se considera como un cambio en la longitud o un acortamiento en forma de carga adicional.

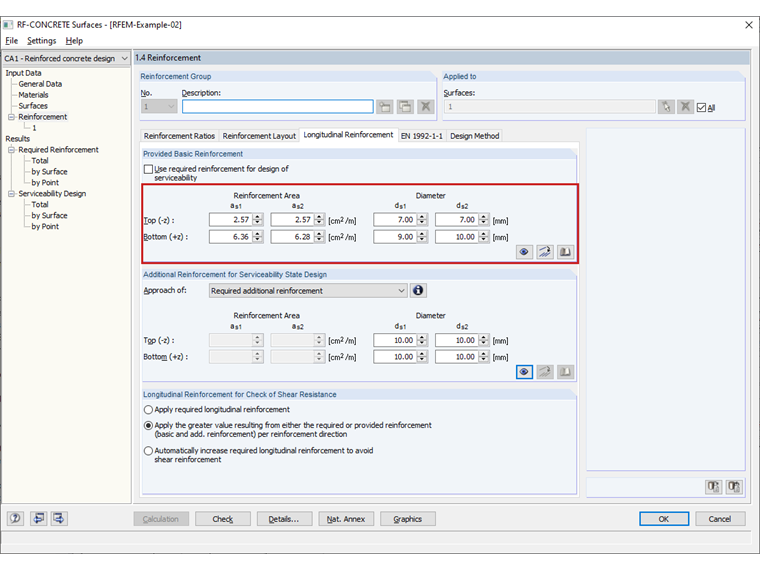

Dado que la armadura evita la retracción, una armadura asimétrica de 2,57 cm²/m en la parte superior y 5,24 cm²/m en la parte inferior, por ejemplo, puede reducir la sección en la parte superior debido al núcleo de acero más pequeño. Esto da como resultado una curvatura adicional (lado inferior más largo), que se produce además de la deformación real.

Si la diferencia entre las secciones de acero en la parte superior e inferior se hace aún mayor (por ejemplo, 2,57 cm²/m en la parte superior y 10,47 cm²/m en la parte inferior), esta curvatura adicional también aumenta.

Puede crear casos de cálculo adicionales en el archivo y, por ejemplo, analizar armaduras simétricas o desactivar la retracción como una prueba.

Puede encontrar más información sobre la aplicación de la retracción en un análisis de deformación no lineal en el artículo técnico 001574 en nuestra página de inicio.

Palabras clave

retracción No lineal Deformación análisis de deformaciones flecha
