Ответ:
Проценты указывают на долю соответствующего цвета в текущем графике.
Например, на следующем изображении 18,15% площади, показанной на графике, имеют красный цвет и деформация между 33,7 и 37,1 мм.
Проценты на панели управления

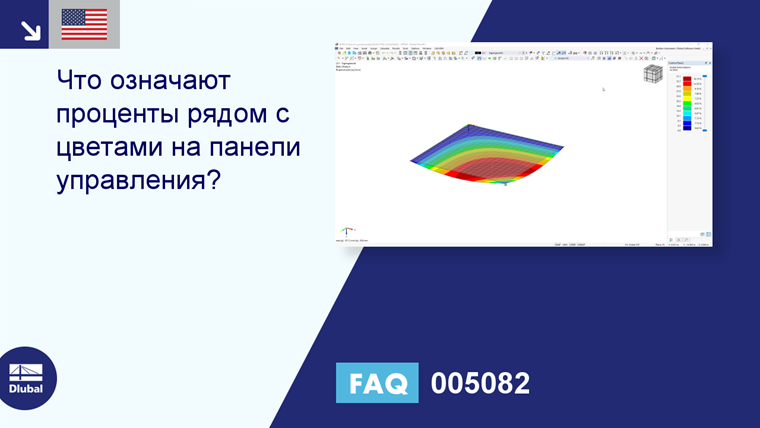

Что означают проценты рядом с цветами на панели управления?
