Resposta:
As percentagens indicam a proporção da cor correspondente no gráfico atual.

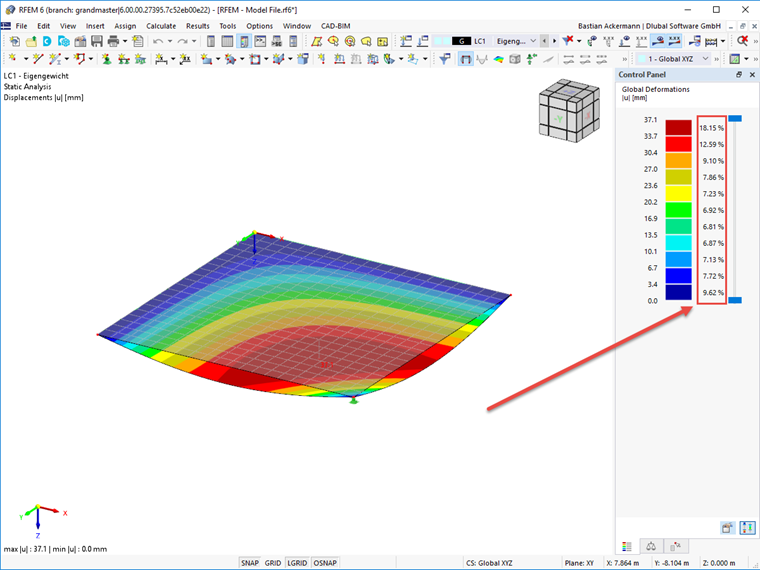

Na imagem seguinte, por exemplo, 18,15% da área apresentada no gráfico é a vermelho e tem uma deformação entre 33,7 e 37,1 mm.
Percentagens no painel de controlo
Qual é o significado das percentagens ao lado das cores no painel de controlo?
.png?mw=760&hash=38425bb54c87cd81e22f37b2162e48a4f6b92a6c)
