Antwort:
Die Prozentangaben geben den Anteil der entsprechenden Farbe in der aktuellen Grafik an.

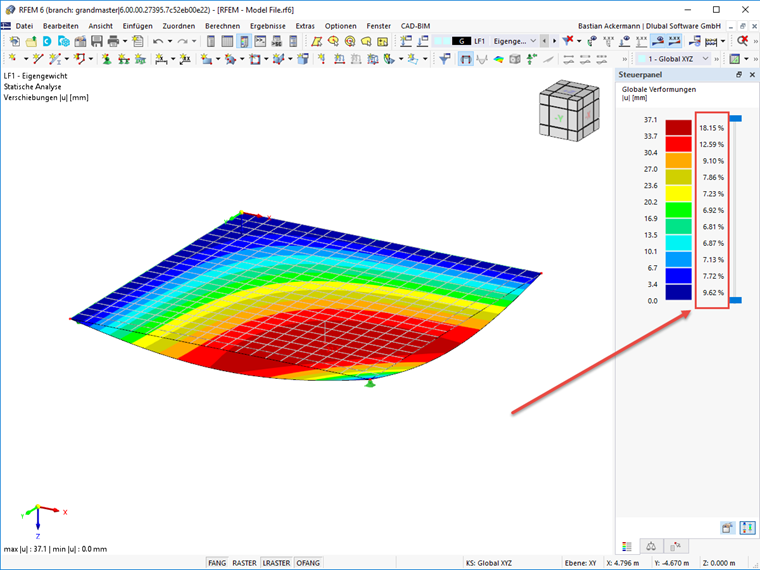

Im folgenden Bild sind beispielsweise 18,15% der in der Grafik dargestellten Fläche rot und haben eine Verformung zwischen 33,7 und 37,1 mm.
Prozentangaben Steuerpanel
Was bedeuten die Prozentangaben neben den Farben im Steuerpanel?
Haben Sie irgendwelche Fragen?
