Почему мастер нагрузок «Нагрузки на стержень от поверхностных нагрузок» создает ненужные точечные нагрузки?

Ответ

Если нагрузки на стержень создаются нагрузкой на площадь, это может привести к очень малым сосредоточенным нагрузкам в зависимости от характера поверхностей. Если они слишком малы для отображения с количеством десятичных знаков в выходных данных, нагрузка округляется до значения 0. Рисунок 1 иллюстрирует этот эффект.

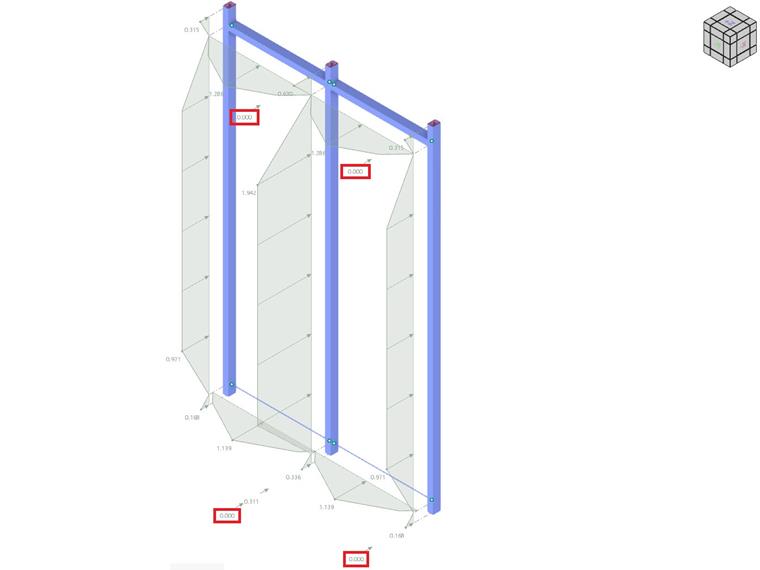

Сосредоточенные нагрузки округлены до 0 после команды «Нагрузка на стержень из нагрузки на площадь»

В мастере загрузки есть флажок «Плавная сосредоточенная нагрузка». Если эта функция активирована, такие сосредоточенные нагрузки преобразуются в переменные нагрузки. На рисунке 2 показан этот вариант в мастере нагрузок «Нагрузки на стержни из мастера нагрузок на поверхность».

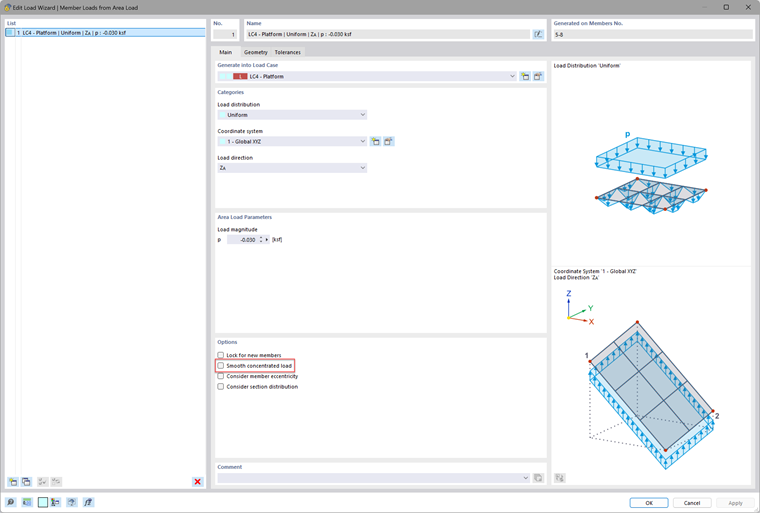

Параметр «Плавная точечная нагрузка» в мастере «Нагрузка на стержень от поверхностной нагрузки»

Ключевые слова

Нагрузка на стержень от нагрузки на площадь Нулевая нагрузка Ненужная точечная нагрузка Сгладить сосредоточенную нагрузку
