¿Por qué el asistente de carga "Carga en barra desde la superficie" produce cargas puntuales innecesarias?
¿Por qué el asistente de carga "Cargas en barra desde cargas superficiales" produce cargas puntuales innecesarias?
Respuesta
Si se generan cargas en la barra a partir de una carga de área, pueden resultar cargas concentradas extremadamente pequeñas, dependiendo de la naturaleza de las superficies. Si son demasiado pequeños para mostrarse con el número de decimales en la salida, la carga se redondea al valor 0.

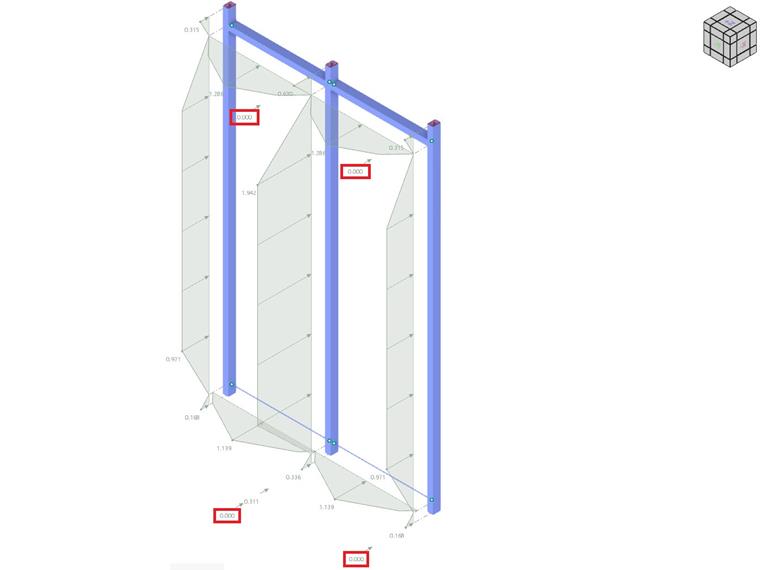

La figura 1 ilustra este efecto.

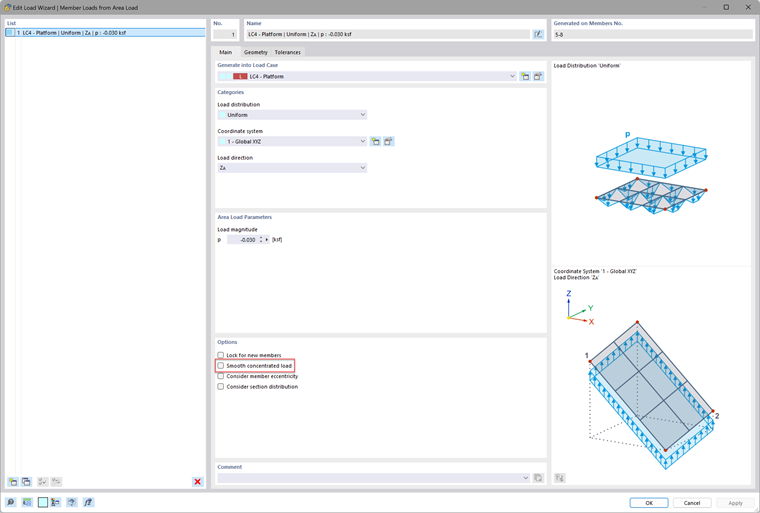

En el asistente de carga, hay una casilla de verificación "Carga concentrada suave". Si se activa, tales cargas concentradas se convierten en cargas variables. La figura 2 muestra esta opción en el asistente de carga "Cargas en barra desde el asistente de carga superficial".
Palabras clave
Respuesta
Si se generan cargas en la barra a partir de una carga de área, pueden resultar cargas concentradas extremadamente pequeñas, dependiendo de la naturaleza de las superficies. Si son demasiado pequeños para mostrarse con el número de decimales en la salida, la carga se redondea al valor 0. La figura 1 ilustra este efecto.
En el asistente de carga, hay una casilla de verificación "Carga concentrada suave". Si se activa, tales cargas concentradas se convierten en cargas variables. La figura 2 muestra esta opción en el asistente de carga "Cargas en barra desde el asistente de carga superficial".
Carga en barra por carga superficial Carga cero Carga puntual innecesaria Carga puntual suavizada
