为什么“面荷载产生的杆件荷载”向导会产生不必要的点荷载？

回答

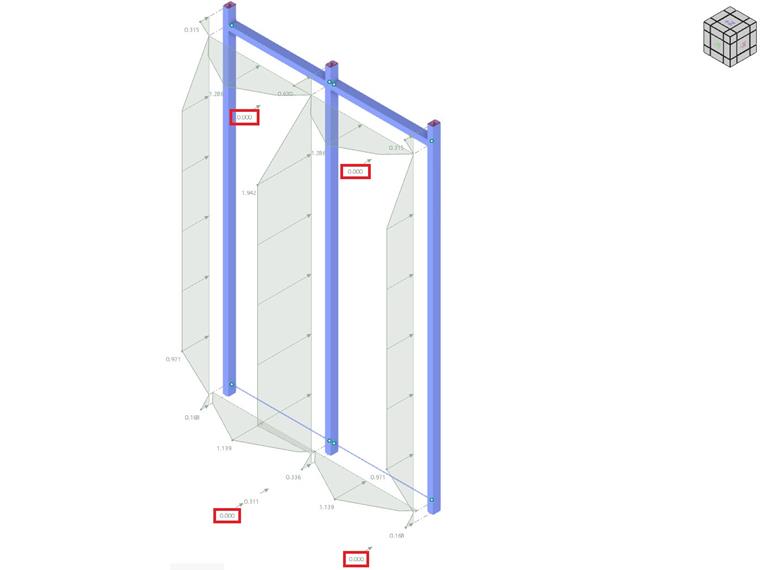

如果杆件荷载由面荷载产生，根据面的性质，可能会产生极小的集中荷载。如果小数位数太小，无法在输出中与小数位数一起显示，则荷载将四舍五入为0。图 1 说明了这种影响。

执行“面荷载产生的杆件荷载”命令后，点荷载四舍五入为 0

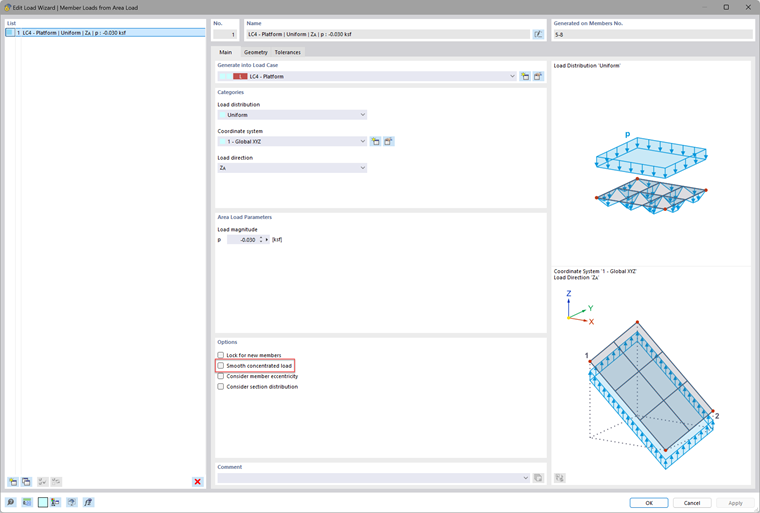

在荷载向导中，有一个“平滑集中荷载”复选框。如果激活该选项，那么集中荷载将被转换为可变荷载。图 2 显示了在荷载向导“杆件荷载来自面荷载”中的该选项。

“面荷载产生的杆件荷载”向导中的“平滑点荷载”选项

关键词

由面荷载产生的杆件荷载零荷载不必要的点荷载平滑集中力
