Применяемая произыольная дополнительная арматура не учитывается в расчёте на продавливание.

Применяемая произвольная дополнительная арматура (произвольный прямоугольник, произвольный круг или произвольный многоугольник) не учитывается при проектировании или расчёте продавливание.

Ответ:

Чтобы исключить арматуру на продавливание, в некоторых местах можно разместить дополнительную арматуру. Если существующее армирование в зоне продавливания не увеличивается, несмотря на дополнительную арматуру, причиной является следующая проблема:

Дополнительная арматура требует для расчёта применения минимальных размеров или необходимой длины арматуры.

Это вычисляется по главе 6.4.4 / формуле 6.47 из нормы EN 1992-1-1. В нашем примере это показано для прямоугольной колонны.
Основная арматура - 3,35 см²/м, дополнительная арматура тоже 3,35 см²/м. Если обе арматуры эффективны, в результате получается армирование 6,7 см²/м.

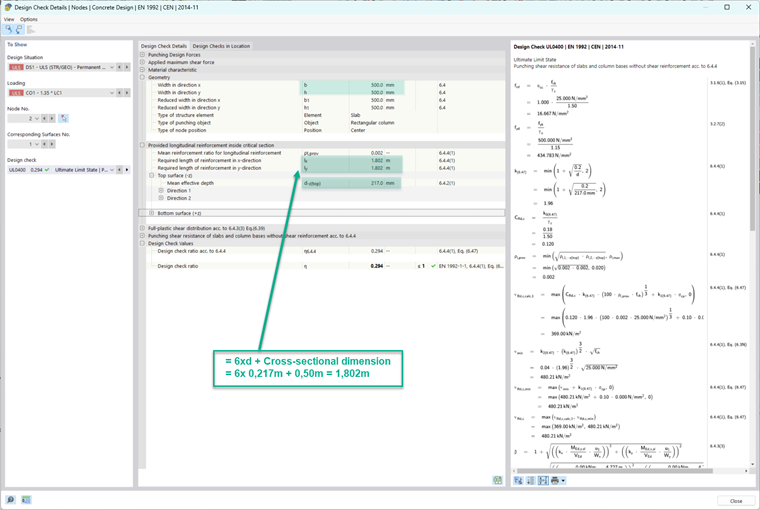

Расчет требуемой длины арматуры

Программа не учитывает требуемую длину анкеровки дополнительной арматуры. Это необходимо задать вручную.

Чтобы проиллюстрировать проблему, в этом примере мы выполняем расчёты с очень мелкой сеткой. Требуемые размеры при вводе дополнительной арматуры могут увеличиться, если задать очень крупную сетку. Таким образом, требуемая минимальная длина может перескочить к следующему элементу сетки.

Эффективность арматуры
