A armadura adicional livre que coloquei não é considerada na verificação ao punçoamento.

Para evitar as armaduras de punçoamento, poderá ser útil colocar armadura adicional em algumas zonas. Se a armadura existente na zona de punçoamento não aumentar apesar da armadura adicional, a causa poderá ser a seguinte:

• A armadura adicional requer que seja aplicado ao cálculo uma dimensão mínima/um comprimento de armadura necessária.

Esta é calculada de acordo com a Secção 6.4.4/Equação 6.47 da EN 1992-1-1. No exemplo, isso é mostrado para um pilar retangular.
A armadura básica é de 3,35 cm²/m e a armadura adicional também é de 3,35 cm²/m. Se as duas armaduras forem eficazes, o resultado é uma armadura de 6,7 cm²/m.

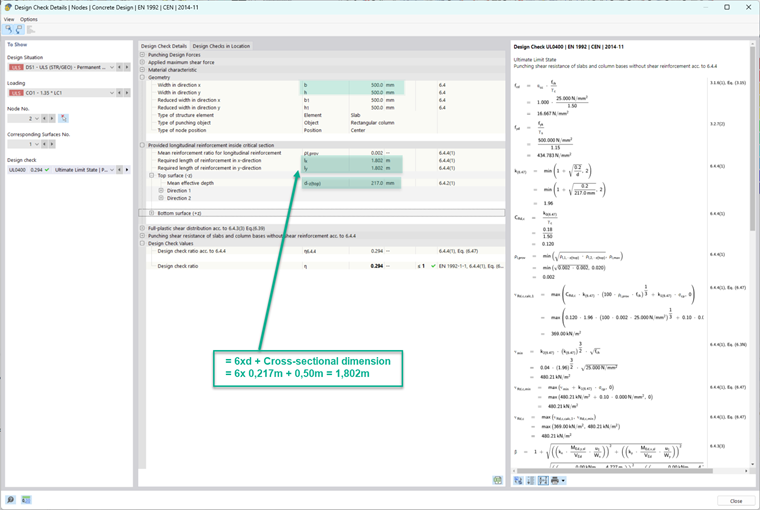

Cálculo de comprimento de armadura necessário

• O programa não considera o comprimento de ancoragem necessário da armadura adicional. Esta tem de ser ajustada manualmente.

• Para ilustrar o problema, calculamos com uma malha muito fina no exemplo. As dimensões necessárias para a introdução de armaduras adicionais podem aumentar se for definida uma malha muito grossa. Isto porque o comprimento mínimo necessário pode depois saltar para o próximo elemento de malha.

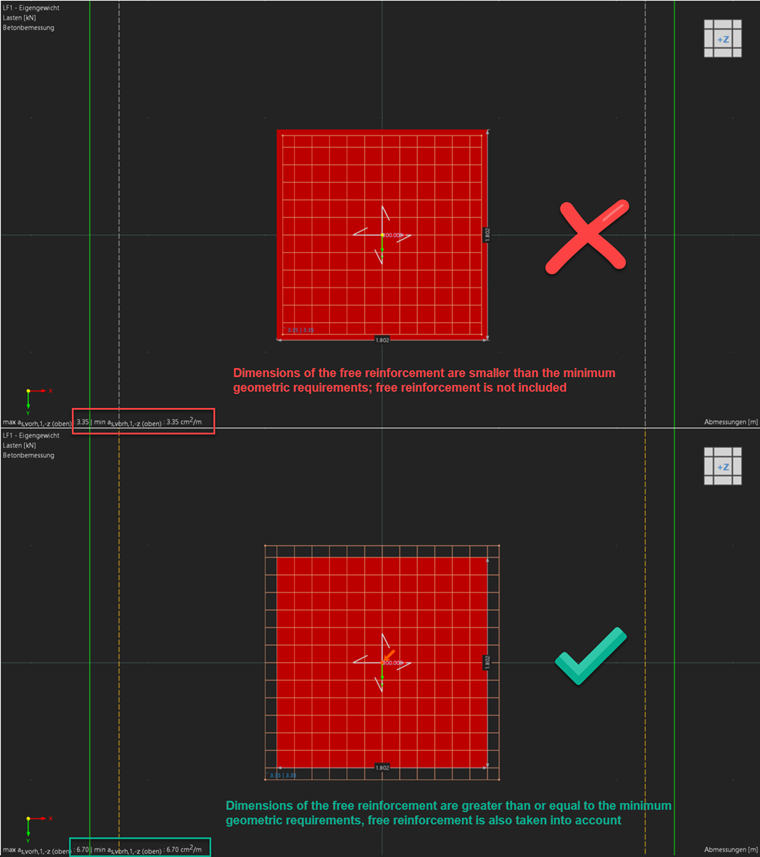

Eficácia da armadura
