Ответ:
Да, это можно сделать быстро, и это будет полезно позднее для задания расчётных длин с промежуточными узлами, например, в
Учебное пособие - расчёт стальных конструкций (рамные балки - типы узлов)
.
В следующем примере показаны четыре возможные конфигурации с помощью модели, доступной для скачивания.
- Один узел на одном стержне
Если вы выберете «стандартный» узел № 23 и измените тип узла на «На стержне» во вкладке «Основные», вы будете перенаправлены на соответствующую вкладку, где стержень № 12 будет обнаружен автоматически (1), а также положение этого узла по отношению к началу и концу стержня (2).

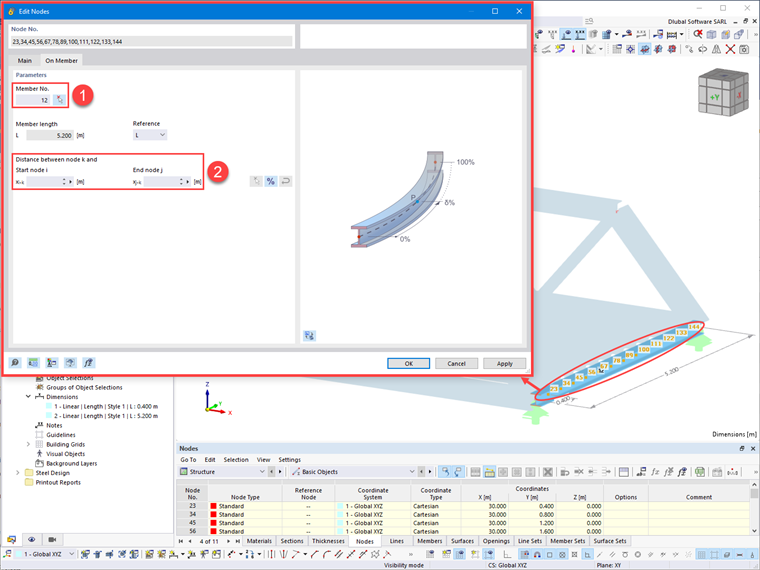

- Несколько узлов на одном стержне
Если вы измените несколько «стандартных» узлов в той же плоскости, что и стержень № 12, на узлы «На стержне», то стержень № 12 по-прежнему будет применяться (1), но положения узлов относительно начала и конца отсутствуют из-за различных возможных значений (2).

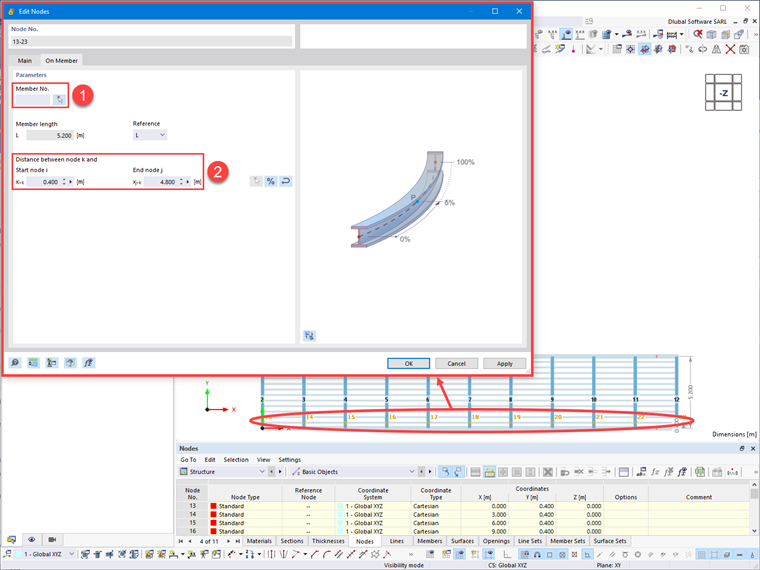

- Несколько узлов с одинаковой позицией на нескольких стержнях одинаковой длины
Если вы измените несколько «стандартных» узлов в той же плоскости, что и узел № 23, на узлы «На стержне», то номера стержей не будут изображены из-за возможных различных значений (1), а положение узлов относительно начала и конца стержня снова упоминаются (2).

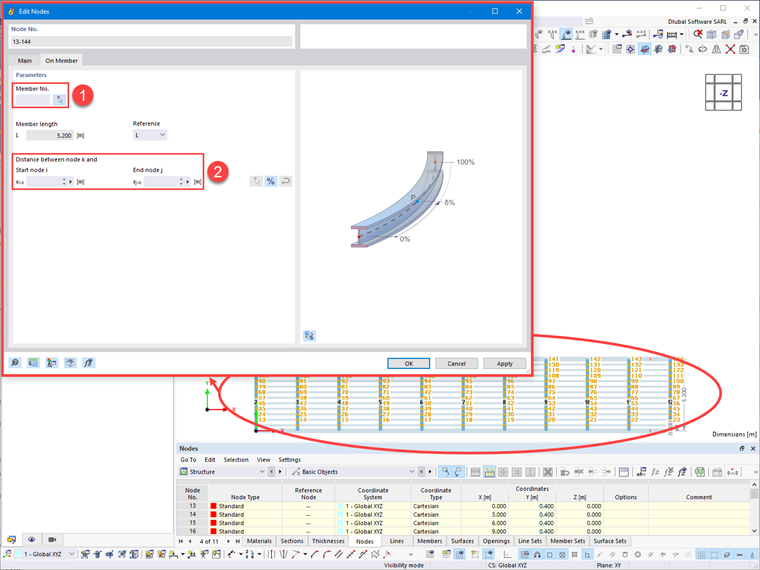

- Несколько узлов на нескольких стержнях
Если вы измените несколько «стандартных» узлов в разных позициях и плоскостях на узлы «На стержне», то ни номера стержней, ни позиции узлов относительно начала и конца стержня не изображаются из-за возможных различных значений.
