Sì, questo può essere fatto rapidamente e quindi diventare utile per la definizione precisa di lunghezze efficaci con nodi intermedi, come, ad esempio, in
Tutorial - Verifica acciaio (Trave telaio - Tipi di nodi)
.
Nel seguente 'esempio, i dettagli 4 possibili configurazioni sono mostrati utilizzando il modello disponibile per il download.
- Nodo sull'asta
Se si seleziona il nodo "Standard" nr. 23 e si cambia il tipo di nodo in "Sull'asta" nella scheda Principale, si viene automaticamente reindirizzati alla scheda corrispondente con l'asta nr. 12. rilevata (1) e la posizione di questo nodo in relazione all'inizio dell'asta e alla fine dell'asta (2).

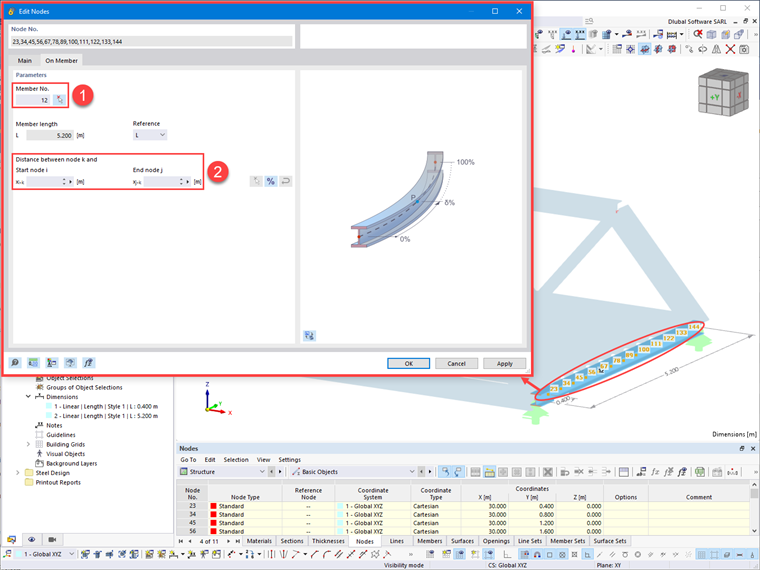

- Diversi nodi su un'asta
Se si cambiano diversi nodi "Standard" nello stesso piano dell'asta nr. 12 in nodi "Sull'asta", l'asta nr. 12 è ancora referenziata (1), ma le posizioni dei nodi rispetto all'inizio e alla fine a causa di diversi valori possibili (2).

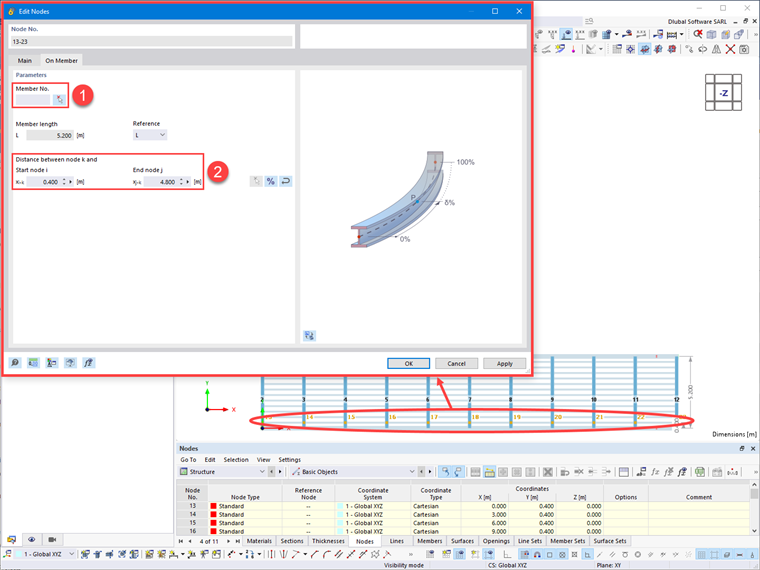

- Diversi nodi con posizione identica su più aste con la stessa lunghezza
Se si cambiano diversi nodi "Standard" nello stesso piano del nodo nr. 23 in nodi "Sull'asta", i numeri delle aste non vengono mostrati a causa dei diversi valori possibili (1), ma della posizione dei nodi in relazione a all'inizio e alla fine delle aste viene fatto nuovamente riferimento (2).

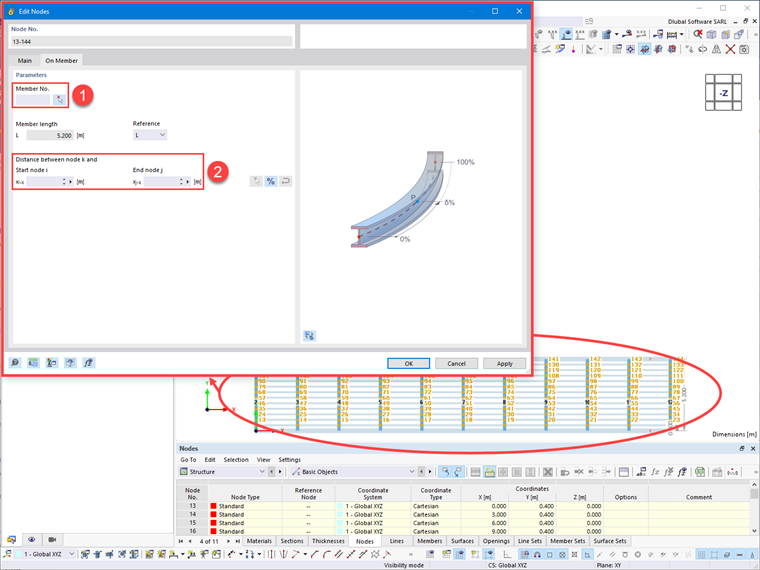

- Nodi multipli su più aste
Se si cambiano diversi nodi "Standard" in posizioni e piani diversi in nodi "Sull'asta", non vengono emessi né i numeri dell'asta né le posizioni dei nodi in relazione all'inizio e alla fine dell'asta, a causa dei diversi valori possibili.
