Antwort:
Ja, dies ist schnell erledigt und eignet sich später gut für die Definition von Knicklängen mit Zwischenknoten wie z.B. im
Einführungsbeispiel - Stahlbemessung (Rahmenträger - Knotentypen)
.
Das folgende Beispiel zeigt vier mögliche Konfigurationen anhand des Modells, das zum Herunterladen zur Verfügung steht.

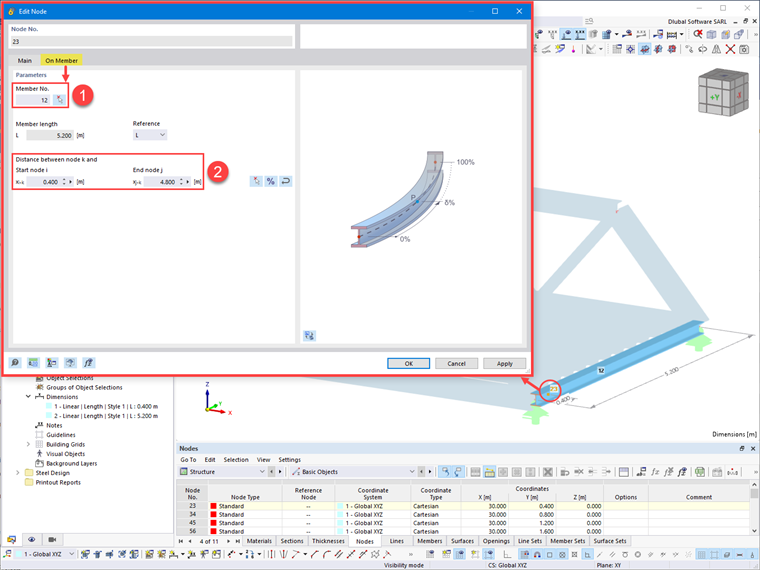

- Ein Knoten auf einem Stab
Wenn Sie den "Standard"-Knoten Nr. 23 auswählen und im "Basis"-Register den Knotentyp zu "Auf Stab" ändern, werden Sie in das entsprechende Register mit dem automatisch erkannten Stab Nr. 12 (1) sowie der Lage dieses Knotens bezogen auf den Stabanfang und das Stabende (2) geführt.
- Mehrere Knoten auf einem Stab

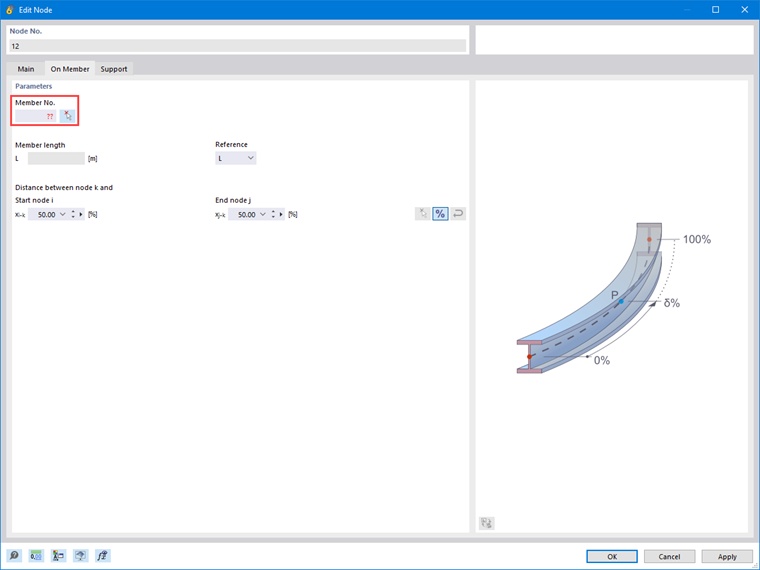

Wenn Sie mehrere "Standard"-Knoten in der gleichen Ebene wie der Stab Nr. 12 zu "Auf Stab"-Knoten ändern, wird der Stab Nr. 12 weiterhin referenziert (1), jedoch fehlen die Positionen der Knoten in Bezug auf Anfang und Ende infolge unterschiedlicher möglicher Werte (2).

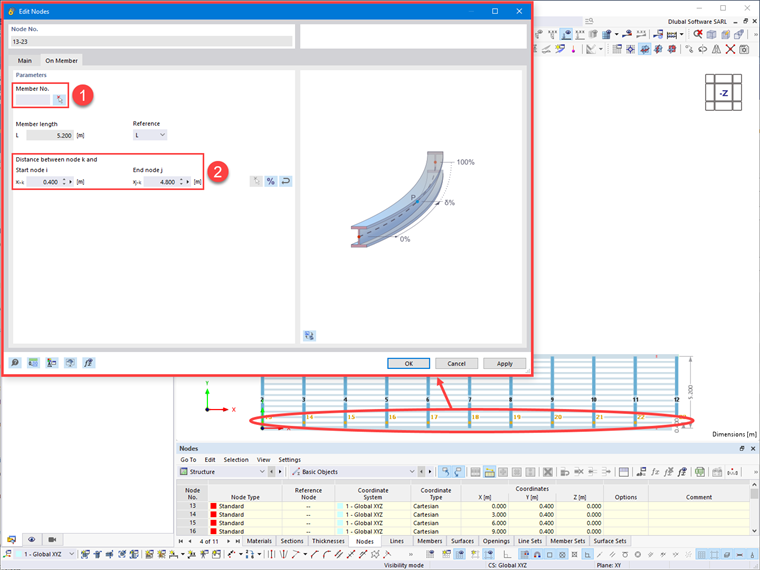

- Mehrere Knoten mit gleicher Lage auf mehreren Stäben mit gleicher Länge
Wenn Sie mehrere "Standard"-Knoten in der gleichen Ebene wie Knoten Nr. 23 zu "Auf Stab"-Knoten ändern, werden die Stabnummern aufgrund unterschiedlicher möglicher Werte nicht angezeigt (1), aber die Lage der Knoten in Bezug auf den Stabanfang und das Stabende wird wieder referenziert (2).

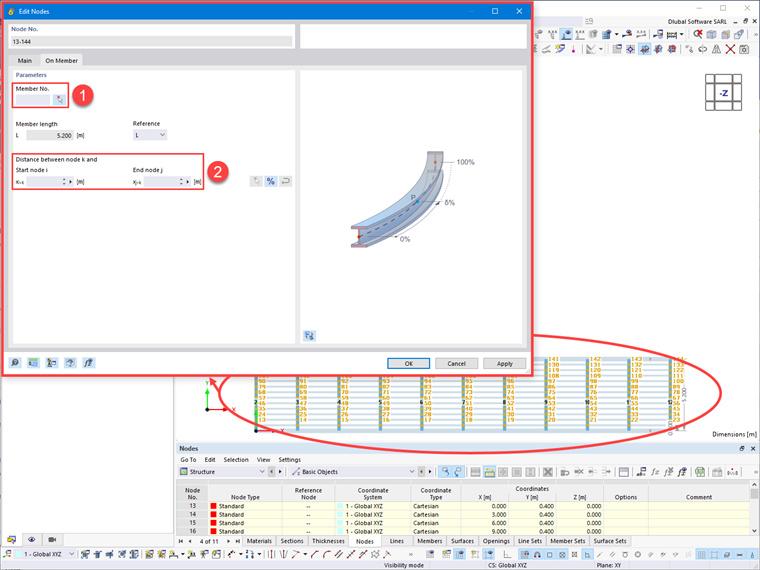

- Mehrere Knoten auf mehreren Stäben
Wenn Sie mehrere "Standard"-Knoten in verschiedenen Lagen und Ebenen zu "Auf Stab"-Knoten ändern, werden aufgrund der unterschiedlichen möglichen Werte weder die Stabnummern noch die Positionen der Knoten bezogen auf Stabanfang und Stabende angezeigt.
