Ответ:

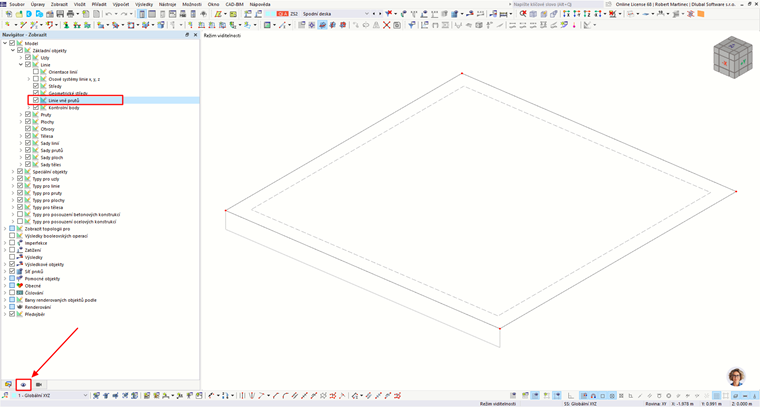

Линии определения для ребер можно включить в Навигаторе Отображения > Модель > Основные объекты > Линии > Линии вне стержней. Сами стержни/ребра всегда отображаются с эксцентриситетом. Это изменить нельзя.
Линии рёбер

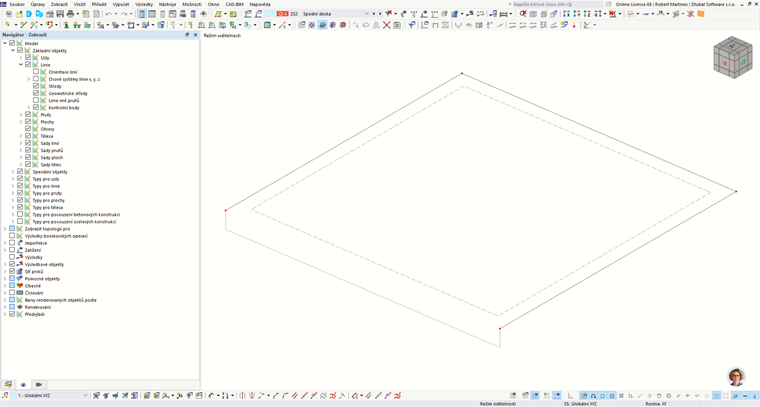

Мой созданная модель, в которой плита перекрытия снабжена ребрами. Когда я присваиваю контурной линии области стержень типа ребро и выравниваю его по нижней стороне области, контурная линия всегда автоматически втягивается в направлении центра тяжести ребра, то есть вниз под плиту. Можно ли настроить так, чтобы линии подряд были видны по краю области?
Автор
инж. Martinec обеспечивает поддержку клиентов и студенческие лицензии в чешском офисе.
;
