Ho creato un modello in cui la lastra del pavimento è bordata da nervature. Quando assegno un'asta di tipo nervatura alla linea di contorno della superficie e allineo la nervatura al bordo inferiore della superficie, la linea di contorno viene sempre automaticamente tirata verso il centro di gravità della nervatura, cioè verso il basso sotto la piastra. C'è un modo per impostare le linee in modo che rimangano ancora sul bordo della superficie?

Question

Ho creato un modello in cui la lastra del pavimento &#232; bordata da nervature. Quando assegno un'asta di tipo nervatura alla linea di contorno della superficie e allineo la nervatura al bordo inferiore della superficie, la linea di contorno viene sempre automaticamente tirata verso il centro di gravit&#224; della nervatura, cio&#232; verso il basso sotto la piastra. C'&#232; un modo per impostare le linee in modo che rimangano ancora sul bordo della superficie?

Accepted Answer

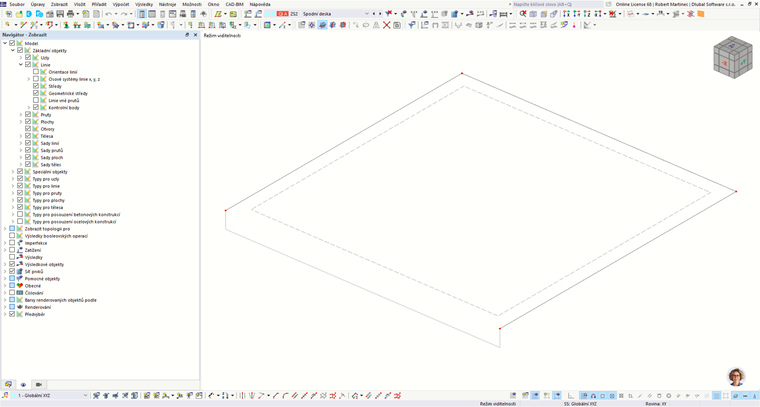

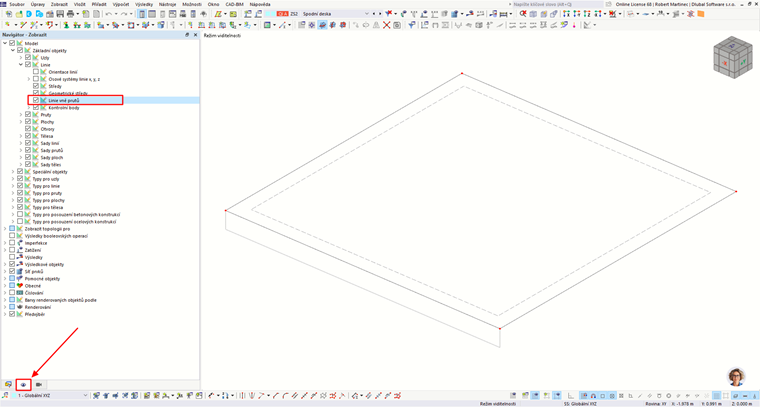

Linee di definizione per le nervature possono essere attivate in Navigatore Viste > Modello > Oggetti base > Linee > Linee esterne delle aste. Le aste/le nervature stesse vengono visualizzate sempre con eccentricit&#224;. Questo non pu&#242; essere modificato.

Linea nervatura
