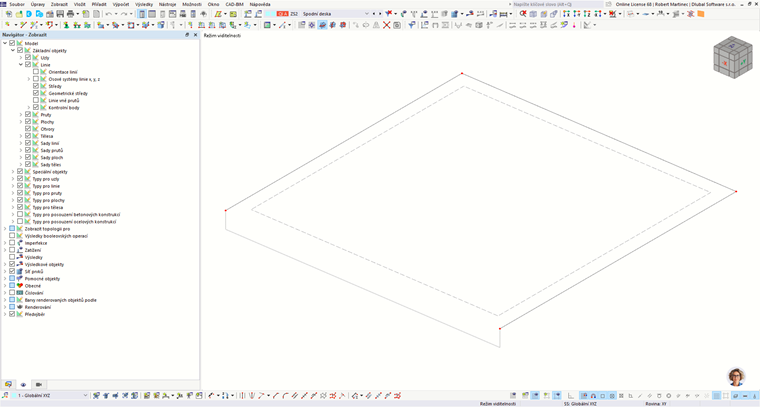

He creado un modelo en el que la losa del piso está bordeada por nervios. Al asignar una barra del tipo Nervio a la línea límite de la superficie y alinearla con el lado inferior de la superficie, la línea límite siempre se ajusta automáticamente hacia el centro de gravedad del nervio, es decir, hacia abajo debajo de la losa. ¿Hay alguna manera de configurar esto para que las líneas continúen apareciendo al borde de la superficie?

Q: He creado un modelo en el que la losa del piso está bordeada por nervios. Al asignar una barra del tipo Nervio a la línea límite de la superficie y alinearla con el lado inferior de la superficie, la línea límite siempre se ajusta automáticamente hacia el centro de gravedad del nervio, es decir, hacia abajo debajo de la losa. ¿Hay alguna manera de configurar esto para que las líneas continúen apareciendo al borde de la superficie?

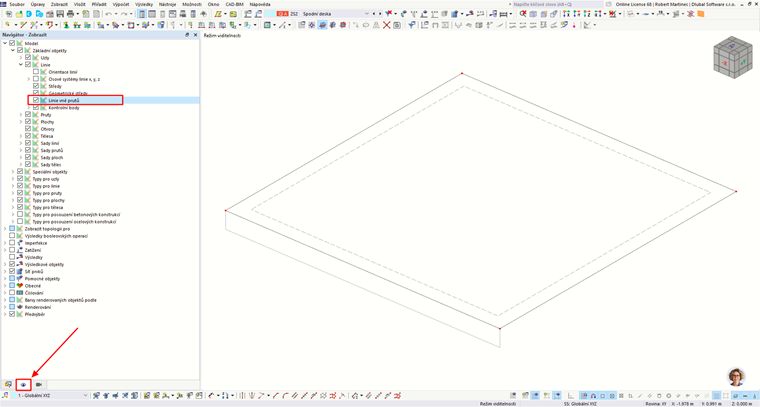

Las líneas de definición para nervios se pueden activar en el Navegador de Visualización > Modelo > Objetos básicos > Línea > Línea fuera de las barras. Las propias barras/nervios siempre se muestran con excentricidad. Esto no se puede cambiar.

Question

He creado un modelo en el que la losa del piso est&#225; bordeada por nervios. Al asignar una barra del tipo Nervio a la l&#237;nea l&#237;mite de la superficie y alinearla con el lado inferior de la superficie, la l&#237;nea l&#237;mite siempre se ajusta autom&#225;ticamente hacia el centro de gravedad del nervio, es decir, hacia abajo debajo de la losa. &#191;Hay alguna manera de configurar esto para que las l&#237;neas contin&#250;en apareciendo al borde de la superficie?

Accepted Answer

Las l&#237;neas de definici&#243;n para nervios se pueden activar en el Navegador de Visualizaci&#243;n > Modelo > Objetos b&#225;sicos > L&#237;nea > L&#237;nea fuera de las barras. Las propias barras/nervios siempre se muestran con excentricidad. Esto no se puede cambiar.

Línea de nervios
