Размер вставить в протокол результатов впоследствии

Почему вновь добавленные аннотации, размеры или направляющие не отображаются в протоколе результатов, хотя они активированы?

Ответ:

Чтобы новые размеры, примечания или направляющие отображались в протоколе результатов, они должны быть активны и видимы на рисунке протокола результатов.

Для этого выполните следующие действия:

  • Откройте протокол результатов и отредактируйте соответствующий рисунок
  • Щелкните правой кнопкой мыши в Навигаторе - Данные по элементам, выделенным синим цветом (например, Размеры/ Примечания/ Направляющие)
  • Выберите «Активировать размер», «Активировать примечание» или «Активировать направляющую»

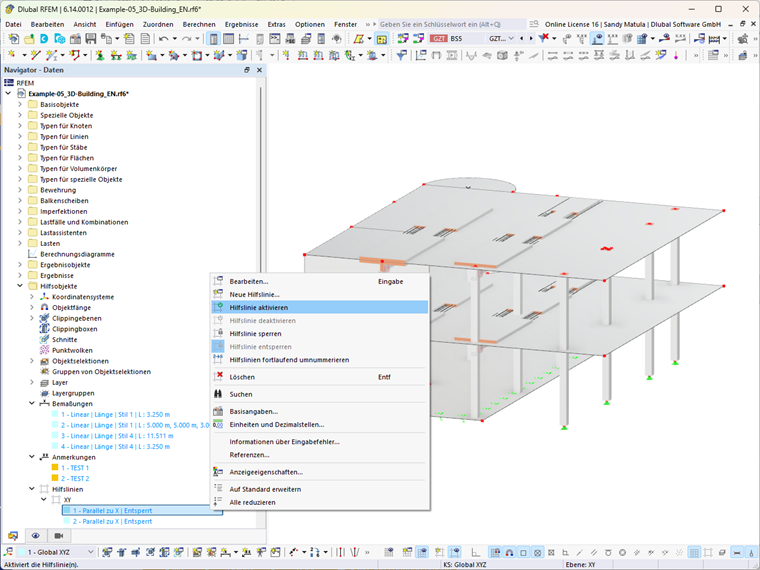

Показана поверхность RFEM с активированными направляющими в навигаторе данных.
Поверхность RFEM с включенными направляющими в навигаторе
  • Подтвердите изменения в диалоговом окне «Редактировать рисунок протокола результатов» нажатием ОК
  • Затем обновите протокол результатов

После этого вновь активированные объекты будут отображаться в протоколе результатов.
