Inserire successivamente la quotatura nella Relazione di calcolo

Perché note, quotature o linee ausiliarie appena inserite non vengono visualizzate nella relazione di calcolo nonostante siano attivate?

Risposta:

Affiné le nuove quotature, note o linee ausiliarie appaiano nella relazione di calcolo, queste devono essere attive e visibili nell'immagine della relazione di calcolo.

Proceda come segue:

  • Apra la relazione di calcolo e modifichi l'immagine corrispondente
  • Faccia clic con il pulsante destro del mouse nel navigatore - dati sugli elementi evidenziati in blu (ad es. quotature/ note/ linee ausiliarie)
  • Selezioni "Attiva quotatura" o "Attiva nota" o "Attiva linee ausiliarie"

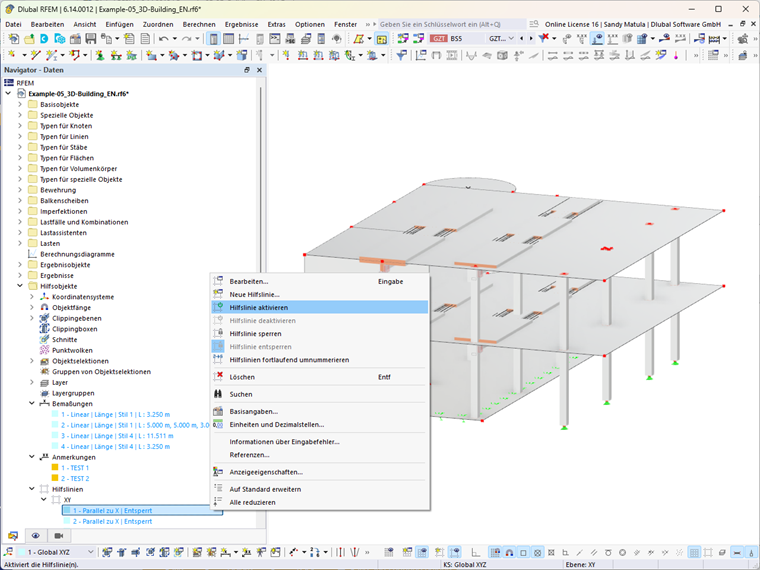

Viene mostrata la superficie RFEM con le Linee ausiliarie attivate nel Navigatore dati.
Superficie RFEM con linee ausiliarie attivate nel Navigatore
  • Confermi le modifiche nel dialogo "Modifica immagine relazione di calcolo" con OK
  • Aggiorni quindi la relazione di calcolo

In seguito, gli oggetti appena attivati verranno visualizzati nella relazione di calcolo.
