RF-STEEL EC3 | Результаты

При выполнении расчета на растяжение, сжатие, изгиб и сдвиг, модуль сравнивает расчетные значения максимальной несущей способности с расчетными величинами воздействий.

Если элементы конструкции подвержены изгибу и сжатию, программа учитывает их взаимодействие. В модуле RF-/STEEL EC3 можно определить коэффициенты по методу 1 (Приложение A) или методу 2 (Приложение B).

При расчете потери устойчивости при изгибе нет необходимости задавать ни гибкость, ни упругую критическую силу определяющей формы потери устойчивости. Модуль автоматически вычисляет все необходимые коэффициенты для расчетных значений изгибающих напряжений. RF-/STEEL EC3 определяет упругий критический момент при потере устойчивости плоской формы изгиба для каждого стержня на каждом x-разрез сечения. При необходимости, задаются только боковые промежуточные опоры отдельных стержней/блоков стержней, которые можно ввести в одном из окон исходных данных.

При расчете выбранных стержней на огнестойкость в RF-/STEEL EC3, в отдельные окна для исходных данных можно ввести дополнительные параметры, такие как: тип покрытия или облицовки. Общие настройки включают в себя требуемое время по огнестойкости, температурную кривую и другие коэффициенты. В протоколе результатов перечислены все промежуточные значения и окончательные результаты расчета на огнестойкость. Также в протоколе результатов можно распечатать температурную кривую.

Результаты, упорядоченные по загружениям, сечениям, стержням, блокам стержней или местам x, затем отображаются в четко структурированных окнах результатов. Подробная информация о выполненном расчете отображается при выборе соответствующей строки таблицы.

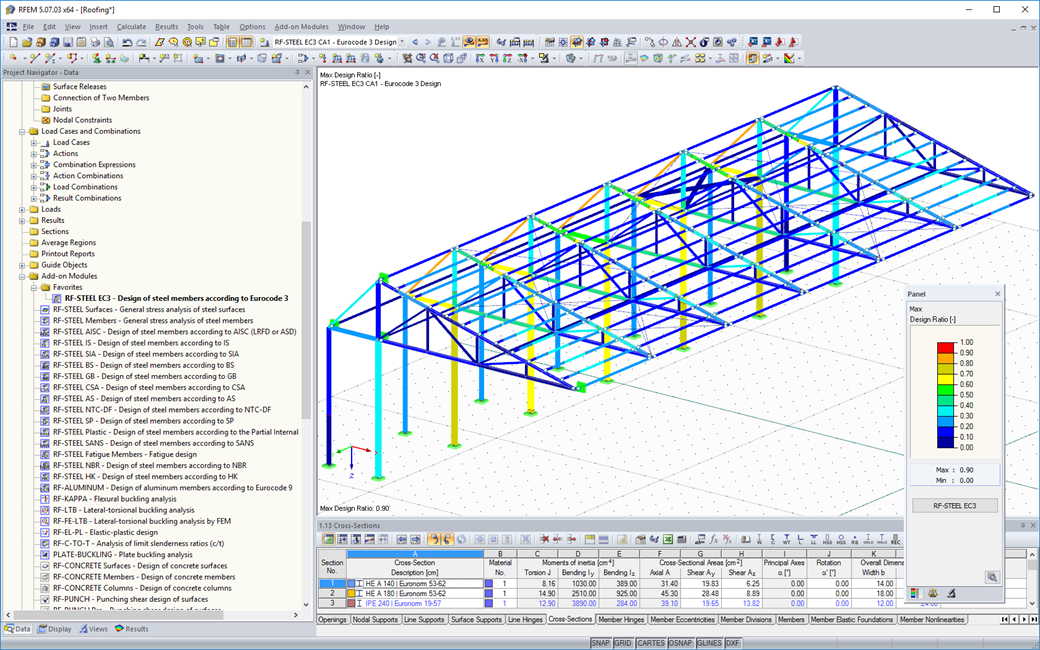

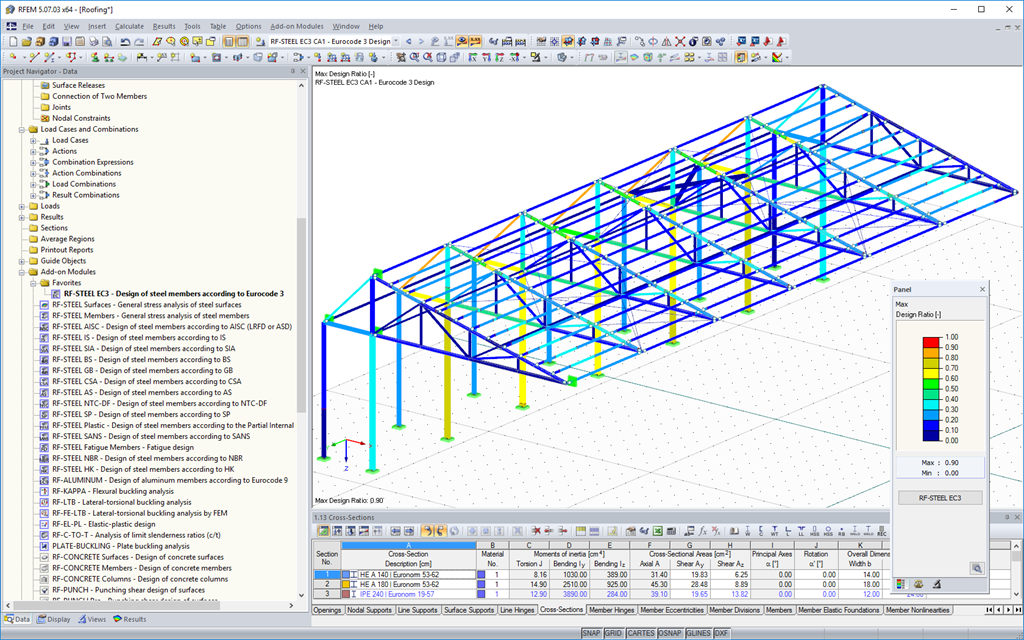

Результаты включают в себя подробный список всех характеристик материалов и сечений, расчетных внутренних сил и расчетных коэффициентов. Кроме того, можно изобразить распределение внутренних сил для каждого x-разреза в отдельном графическом окне.

Спецификация деталей по стержням/блокам стержней для отдельных типов сечений завершает подробное и структурированное изображение результатов. Для распечатки входных данных и результатов можно использовать общий протокол результатов в RFEM/RSTAB.

Для дальнейшей обработки различных данных можно экспортировать все таблицы в MS Excel.

RF-STEEL EC3 автоматически импортирует сечения, заданные в RFEM/RSTAB. Можно рассчитать все тонкостенные сечения. Программа автоматически выбирает наиболее эффективный метод в соответствии со стандартами.

Расчет предельного состояния по несущей способности учитывает несколько нагрузок, и вы можете выбрать расчеты взаимодействия, указанные в нормативе.

Классификация рассчитанных сечений по классам от 1 до 4 является неотъемлемой частью расчета по Еврокоду 3. Таким образом, можно проверить ограничения расчета и поворотной способности с помощью местной потери устойчивости частей сечения. RF-/STEEL EC3 определяет соотношения c/t у частей сечения, подверженных сжимающему напряжению, и выполняет классификацию автоматически.

Для расчёта на устойчивость, можно указать для каждого стержня или блока стержней, происходит ли потеря устойчивости при изгибе в направлении y и/или z. Также можно задать дополнительные боковые ограничения в целях более реалистичного представления модели. Коэффициент гибкости и упругая критическая нагрузка определяются автоматически на основе граничных условий модуля RF-/STEEL EC3. Упругой критический момент для продольного изгиба с кручением, необходимый для анализа продольного изгиба с кручением, может быть автоматически определен или установлен вручную. Точку приложения поперечных нагрузок, которая оказывает влияние на сопротивление кручению, можно также учесть посредством настроек в деталях. Кроме того, можно учесть заделки с поворотом (например, профлист и прогоны) и панели сдвига (например, профлист и связи).

В современном строительстве, где используются все более тонкие сечения, предельное состояние по пригодности к эксплуатации является важным фактором при расчете конструкций. RF-STEEL EC3 присваивает загружения, сочетания нагрузок и расчетные сочетания различным расчётным ситуациям. Соответствующие предельные деформации предварительно установлены в Национальном приложении и при необходимости могут быть скорректированы. Кроме того, можно определить исходные длины и строительные подъемы для расчета.
