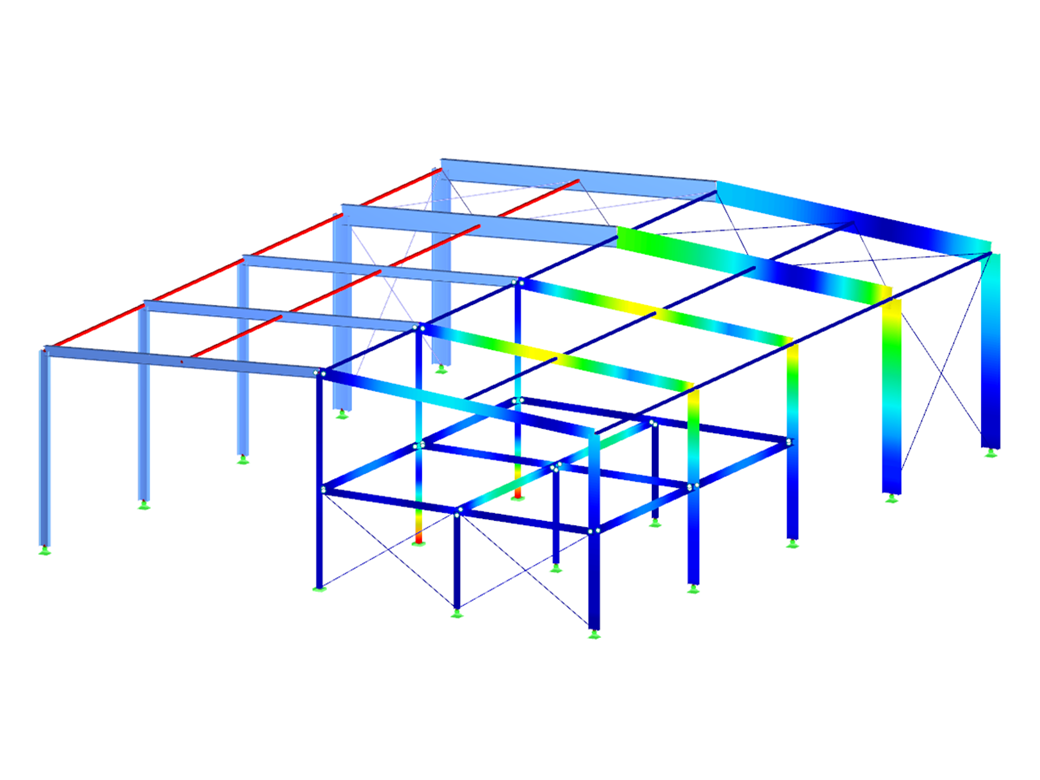

- Расчет стержней и блоков стержней на растяжение, сжатие, изгиб, сдвиг, комбинированные внутренние силы и кручение
- Расчет на устойчивость при изгибе и кручении
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
- Альтернативный аналитический расчёт критического момента потери устойчивости для стандартных ситуаций
- Возможность применения дискретных боковых опор для балок и непрерывных стержней
- Автоматическая классификация сечений (компактные, некомпактные и гибкие)
- Расчет на предельное состояние по пригодности к эксплуатации (прогиб)
- Оптимизация сечения
- Широкий диапазон сечений, таких как прокатные двутавры; швеллеры; тавры; уголки; прямоугольные и круглые пустотелые профили; круглые стержни; симметричные и несимметричные параметрические двутавры, тавры и уголки; двойные уголки
- Наглядное расположение окон для ввода данных и результатов
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, упорядоченные по стержням, сечениям, х-разрезам или загружениям, сочетаниям нагрузок и расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
- Полная интеграция в RFEM/RSTAB
- Метрические и британские единицы измерения
RF-/STEEL AISC | Характеристики
У вас есть какие-нибудь вопросы?
Длина: 00:00:49 min
Длина: 00:01:25 min
Длина: 00:01:35 min
Длина: 00:01:27 min
Длина: 00:00:00 min
Длина: 00:00:00 min
.png?mw=350&hash=ee8eebbc3a9625027da40a29e64957e5f65cfede)
Иногда инженер сталкивается с вопросом, как правильно определить в модулях RF-/STEEL EC3 и RF-/STEEL AISC точку приложения положительной поперечной нагрузки.
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
Условия опирания балки, подверженной изгибу, необходимы для ее устойчивости к продольному изгибу с кручением. Если, например, однопролетная балка поддерживается сбоку в середине пролета, можно предотвратить прогиб сжатой полки и обеспечить двухволновую собственную форму. Эта дополнительная мера значительно увеличивает критический момент потери устойчивости плоской формы изгиба. В дополнительных модулях для расчета стержней можно с помощью окна вводных данных «Промежуточные опоры» задать на стержне различные типы боковых опор.
Иногда конструкция нуждается в армировании при добавлении нового перекрытия или при повторном расчете существующего стержня вследствие трудно предсказуемого действия нагрузки. Во многих случаях конструктивный элемент не может быть просто заменен и применяется армирование для выполнения новых требований нагружения.
Благодаря расширению RF-/STEEL Warping Torsion можно в модуле RF-/STEEL AISC проводить также расчеты в соответствии с Расчетным руководством № 9.
Сам расчет выполняется с 7 степенями свободы согласно теории кручения с депланацией, что позволяет провести реалистичный расчет на устойчивость, включая учет кручения.
Определение критического момента потери устойчивости выполняется в RF-/STEEL AISC с использованием решателя собственных чисел, который позволяет точно определить критическую нагрузку потери устойчивости.
Решатель собственных чисел отображает окно с графикой собственных чисел, которое позволяет проверить граничные условия.
Модуль STEEL AISC позволяет учитывать боковые промежуточные опоры в любом месте конструкции. Благодаря тому, можно стабилизировать, например, только верхнюю полку.
Кроме того, пользовательские боковые ограничения, такие как отдельные вращательные и поступательные пружины, могут быть назначены в любом месте сечения.
В первом окне результатов показаны максимальные расчетные соотношения и соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.
В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Можно изобразить все промежуточные результаты во всех точках вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола и степень подробности результатов могут быть выбраны индивидуально для отдельных расчетов.
Я хочу определить вдоль оси конструктивного элемента боковые опоры, которые иногда действуют на верхнюю полку, а иногда на нижнюю. Но программа позволяет выбрать для каждого стержня только один элемент. Как можно создать данную запись?
Я пытаюсь выполнить расчет в дополнительном модуле RF-STEEL AISC с расчетными сочетаниями из модуля RF-DYNAM Pro, но все время получаю лишь сообщение об ошибке «Нельзя рассчитать - Нулевое значение критического момента в сегменте». Как это исправить?
После выполнения расчета в модуле RF-STEEL AISC появляется сообщение об ошибке 1002 - Недопустимое сечение типа «Швеллер» по F2. Что означает эта ошибка?
Выполняет ли модуль RF-STEEL AISC расчет на кручение в соответствии с Руководством № 9?
Как задать пластический шарнир в RFEM 6?
Каким образом можно обмениваться данными между RFEM 6 / RSTAB 9 и IDEA StatiCa?
