- Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, forze interne combinate e torsione
- Analisi di stabilità dell'instabilità e dell'instabilità flesso-torsionale
- Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
- Calcolo analitico alternativo del momento critico di instabilità per situazioni standard
- Applicazione opzionale di vincoli laterali discreti a travi e aste continue
- Classificazione automatica delle sezioni trasversali (compatte, non compatte e snelle)
- Progetto allo stato limite di esercizio (inflessione)
- ottimizzazione della sezione trasversale
- Una vasta gamma di sezioni trasversali disponibili, come le sezioni a I laminate; sezioni di canale; Sezioni a T; angolari; sezioni cave rettangolari e circolari; barre tonde; sezioni simmetriche e asimmetriche, parametriche a I, T e angolari; doppi angoli
- Finestre di input e di risultati disposte in modo chiaro
- Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
- Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali e posizione x, o per caso di carico, combinazione di carico e combinazione di risultati
- Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
- Elenco delle parti con specifiche del peso e dei solidi
- Integrazione continua con RFEM/RSTAB
- Unità imperiali e metriche
RF-/STEEL AISC | Caratteristiche
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:49 min
Durata: 00:01:25 min
Durata: 00:01:35 min
Durata: 00:01:27 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
.png?mw=350&hash=ee8eebbc3a9625027da40a29e64957e5f65cfede)
Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Per questo, sono adatti piastre di estremità o irrigidimenti saldati e sezioni.
Le condizioni vincolari di una trave soggetta a flessione sono essenziali per la sua resistenza all'instabilità flesso-torsionale. Se, ad esempio, una trave a campata singola è trattenuta lateralmente al centro della campata, l'inflessione dell'ala compressa può essere impedita e può essere imposto un automodo a due onde. Il momento critico di instabilità flesso-torsionale è aumentato significativamente da questa misura aggiuntiva. Nei moduli aggiuntivi per la verifica dell'asta, è possibile definire diversi tipi di vincoli laterali su un'asta utilizzando la finestra di input "Vincoli esterni intermedi".
A volte una struttura necessita di armatura nei casi in cui viene aggiunto un nuovo solaio o quando si scopre che un'asta esistente è in fase di progettazione a causa di un'ipotesi di carico difficile da prevedere. In molti casi, l'asta strutturale può non essere facilmente sostituita e l'armatura viene implementata per soddisfare il nuovo requisito di carico.
Utilizzando l'estensione del modulo integrato RF-/STEEL Warping Torsion, il progetto secondo la guida Steel Design Guide 9 può essere eseguito in RF-/STEEL AISC.
Il calcolo viene eseguito con 7 gradi di libertà secondo la teoria della torsione di ingobbamento e consente una verifica di stabilità realistica, inclusa la considerazione della torsione.
La determinazione del momento critico d'instabilità viene eseguito in RF-/STEEL AISC utilizzando il risolutore di autovalori che consente una esatta determinazione del carico critico d'instabilità.
Il risolutore di autovalori mostra una finestra di visualizzazione del grafico degli autovalori, che consente il controllo delle condizioni al contorno.
In STEEL AISC, è possibile considerare i vincoli esterni laterali intermedi in qualsiasi posizione. Ad esempio, è possibile stabilizzare solo l'ala superiore.
Inoltre, è possibile assegnare vincoli esterni laterali definiti dall'utente; ad esempio, molle rotazionali singole e molle traslazionali in qualsiasi punto della sezione trasversale.

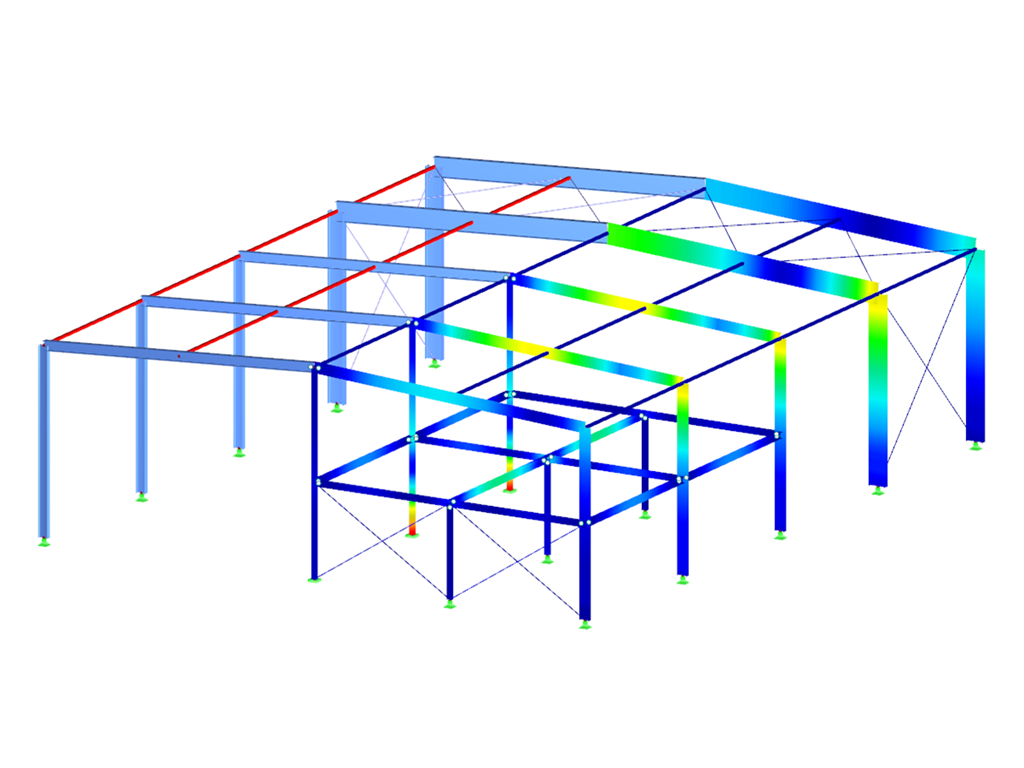

La prima finestra dei risultati mostra i rapporti di progetto massimi con il progetto corrispondente di ogni caso di carico, combinazione di carico o combinazione di risultati.
Le altre finestre dei risultati elencano tutti i risultati dettagliati ordinati per argomento specifico in menu ad albero estensibili. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente come il modulo ha eseguito i singoli progetti.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per i singoli progetti.
Vorrei definire vincoli laterali lungo l'asse di un componente strutturale che a volte agiscono sull'ala superiore, a volte sull'ala inferiore. Tuttavia, è possibile selezionare solo un elemento per ogni asta. Come posso creare la voce?
Eseguo il progetto in RF-/STEEL AISC per le combinazioni di risultati da RF-/DYNAM Pro e ottengo il messaggio di errore "Non progettabile - Valore nullo del momento critico sul segmento". Cosa dovrei fare?
Dopo aver eseguito il progetto in RF‑STEEL AISC, ricevo il messaggio di errore 1002 - Sezione trasversale non valida di tipo "Canale" secondo F2. Cosa significa questo errore?
RF‑STEEL AISC esegue la verifica a torsione secondo la Guida alla progettazione n. 9?
Come posso definire un vincolo plastico in RFEM 6?
Come posso scambiare dati tra RFEM 6/RSTAB 9 e IDEA StatiCa?
