- Cálculo de barras y conjuntos de barras para tracción, compresión, flexión, cortante, esfuerzos internos combinados y torsión
- Análisis de estabilidad de pandeo y pandeo lateral
- Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo para aplicaciones de carga generales y condiciones de apoyo por medio de un programa especial de análisis por elementos finitos (análisis de valores propios) integrado en el módulo
- Cálculo analítico alternativo del momento crítico de pandeo para situaciones estándar
- Aplicación opcional de apoyos laterales discretos a vigas y barras continuas
- Clasificación automática de secciones (compactas, no compactas y esbeltas)
- Cálculo del estado límite de servicio (flecha)
- Optimización de la sección
- Una amplia gama de secciones disponibles, como secciones laminadas en I; secciones en U; secciones en T; ángulos; secciones huecas rectangulares y circulares; barras redondas; secciones simétricas y asimétricas, paramétricas en I, T y angulares; ángulos dobles
- Ventanas de entrada y resultados claramente dispuestas
- Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
- Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones y posición x, o por caso de carga, combinación de carga y combinación de resultados
- Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
- Lista de piezas con especificaciones de peso y sólido
- Perfecta integración en RFEM/RSTAB
- Sistema de unidades métrico e inglés
RF-/STEEL AISC | Características
¿Tiene alguna pregunta?
2024-04-24
Formación en línea
2024-05-23
Seminario web
2024-06-20
Seminario web
Base de datos de conocimientos
Duración: 00:00:49 min
Base de datos de conocimientos
Duración: 00:01:25 min
Base de datos de conocimientos
Duración: 00:01:35 min
Duración: 00:01:27 min
Preguntas frecuentes (FAQ)
Duración: 00:01:10 min
Duración: 00:02:01 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Duración: 00:00:00 min
.png?mw=350&hash=ee8eebbc3a9625027da40a29e64957e5f65cfede)
Ocasionalmente, surge la pregunta de cómo determinar el punto de aplicación de la carga correcto de las cargas transversales positivas en RF-/STEEL EC3 y RF-/STEEL AISC.
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
Las condiciones de apoyo de una viga sometida a flexión son esenciales para su resistencia al pandeo lateral. Si, por ejemplo, una viga de vano simple se mantiene lateralmente en el medio del vano, se puede evitar la flecha del ala comprimida y se puede aplicar un modo propio de dos ondas. El momento crítico de pandeo lateral aumenta significativamente con esta medida adicional. En los módulos adicionales para el cálculo de barras, se pueden definir diferentes tipos de apoyos laterales en una barra utilizando la ventana de entrada "Apoyos intermedios".
A veces, una estructura necesita armadura en los casos en los que se agrega un nuevo piso o cuando se encuentra que una barra existente está en diseño debido a una hipótesis de carga difícil de predecir. En muchos casos, es posible que no sea fácil reemplazar el componente estructural y se debe implantar una armadura para cumplir con el nuevo requisito de carga.
Gracias al módulo de ampliación RF-/STEEL Warping Torsion, se puede realizar el cálculo según la Guía de cálculo 9 ("Design Guide 9") en RF-/STEEL AISC.
El cálculo se lleva a cabo con 7 grados de libertad según la teoría de torsión de alabeo y permite un cálculo de la estabilidad realista, incluyendo la consideración de la torsión.
La determinación del momento crítico de pandeo se realiza en RF-/STEEL AISC utilizando el solucionador de valores propios que permite una determinación exacta de la carga crítica de pandeo.
El solucionador de valores propios muestra una ventana de visualización del gráfico de valores propios, que permite comprobar las condiciones de contorno.
En STEEL AISC, se pueden considerar las coacciones laterales intermedias en cualquier ubicación. Por ejemplo, se puede estabilizar sólo el ala superior.
Además, se pueden asignar coacciones laterales intermedias definidas por el usuario, por ejemplo muelles de giro simples y traslacionales en cualquier ubicación en la sección.

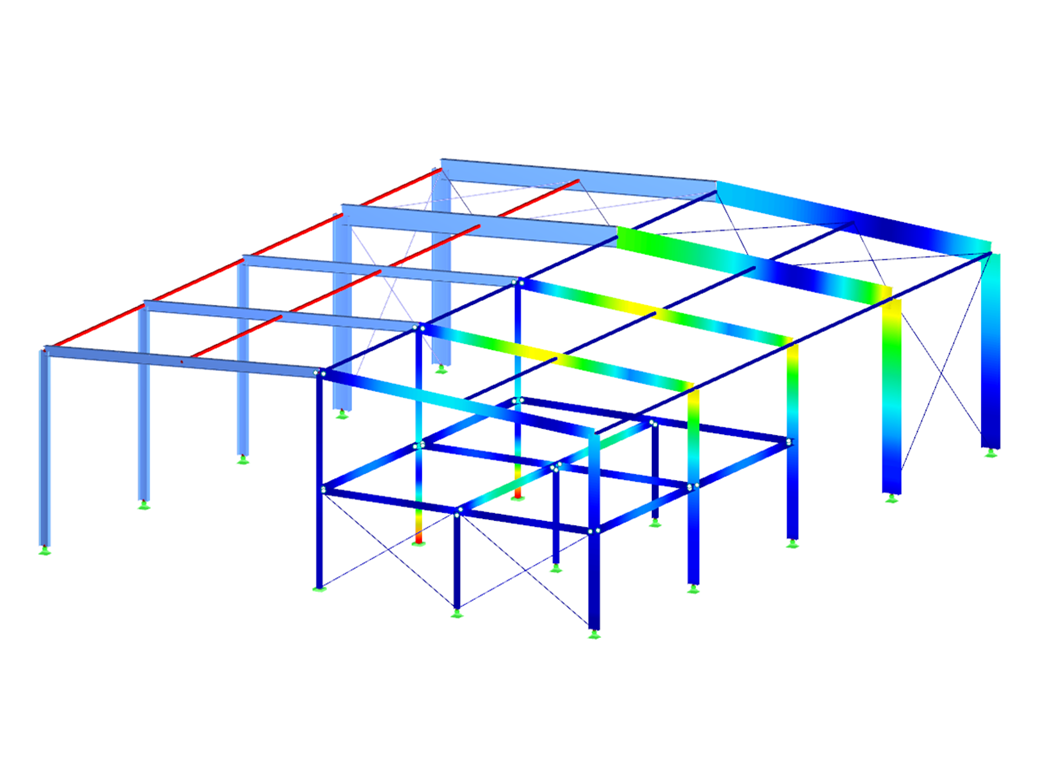

La primera ventana de resultados muestra las razones de tensiones máximas con el cálculo correspondiente de cada caso de carga, combinación de cargas o combinación de resultados calculados.
Las otras ventanas de resultados enumeran todos los resultados detallados ordenados por tema específico en menús de árbol ampliables. Todos los resultados intermedios a lo largo de las barras se pueden mostrar en cualquier posición. De esta manera, puede volver fácilmente sobre cómo el módulo ha realizado los cálculos individuales.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión específicamente para los cálculos individuales.
Me gustaría definir apoyos laterales a lo largo del eje de un componente estructural que a veces actúa en el ala superior, a veces en el inferior. Sin embargo, solo es posible seleccionar un elemento para cada barra. ¿Cómo puedo crear la entrada?
Realizo el cálculo en RF-/STEEL AISC para las combinaciones de resultados de RF-/DYNAM Pro y obtengo el mensaje de error "No designable - Valor nulo del momento crítico en el segmento". Si es así, ¿cómo debo continuar?
Después de ejecutar el cálculo en RF-STEEL AISC, recibo el mensaje de error 1002 - Sección no válida del tipo "Canal" según F2. ¿Qué significa este error?
¿RF-STEEL AISC realiza un cálculo de torsión según la Guía de diseño núm. 9?
¿Cómo defino una articulación plástica en RFEM 6?
¿Cómo puedo intercambiar datos entre RFEM 6 / RSTAB 9 e IDEA StatiCa?
