RF-/ALUMINIUM | Результаты

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

С помощью классификации сечений определяются предел прочности и предельный угол поворота сечения при местной потере устойчивости частей сечения. В норме EN 1999‑1‑1, п. 6.1.4.2 (1) предусмотрены четыре основных класса сечения.

В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.

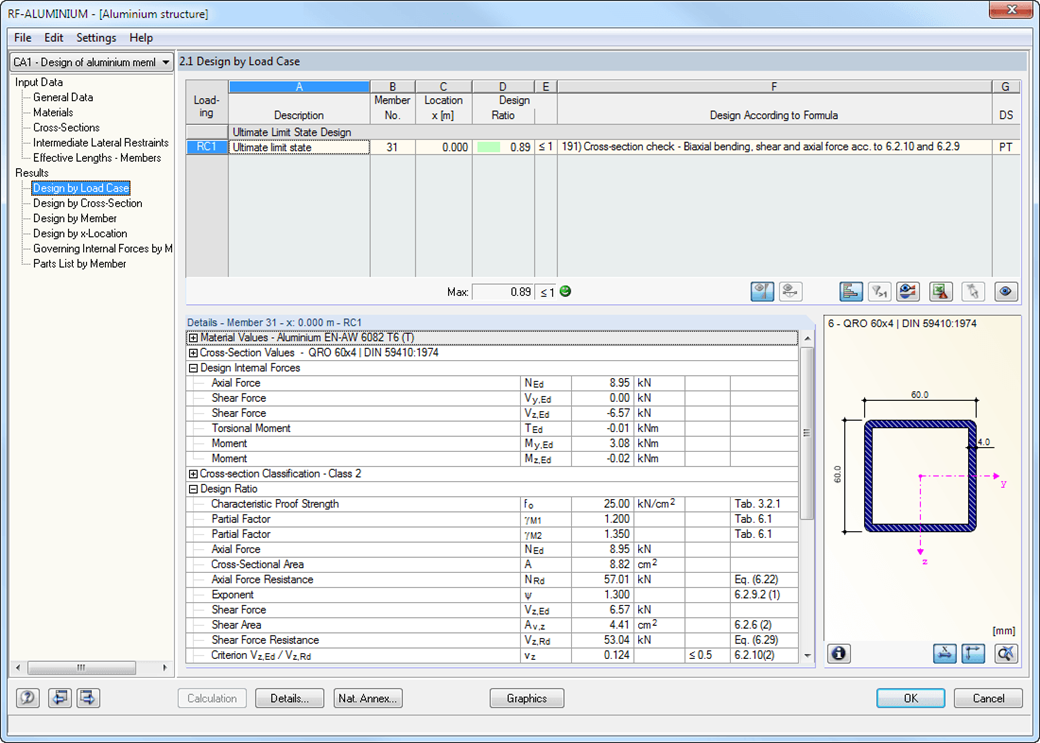

В первом окне результатов показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения и сочетания.

В других окнах показаны все подробные результаты, упорядоченные по отдельным критериям. Можно изобразить все промежуточные результаты по каждому месту вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.

Все данные модуля включаются в протокол результатов RFEM/RSTAB. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.

Данные, указанные в RFEM/RSTAB в отношении материалов, нагрузок и сочетаний нагрузок должны быть введены в соответствии с расчетной концепцией, описанной в норме Еврокод. В базе данных материалов RFEM/RSTAB уже имеются соответствующие материалы. Кроме того, RFEM/RSTAB позволяет автоматически создавать сочетания нагрузок и расчетные сочетания в соответствии с нормой Еврокод. Также возможно создание сочетаний вручную.

В дополнительном модуле RF-/ALUMINIUM необходимо сначала выбрать стержни и блоки стержней, которые необходимо рассчитать, а также загружения, сочетания нагрузок и расчетные сочетания. В следующих окнах можно исправить заданные по умолчанию параметры боковых промежуточных опор и расчетных длин.

При использовании ряда стержней можно задать индивидуальные условия опирания и эксцентриситеты для каждого промежуточного узла отдельных стержней. Специальный инструмент МКЭ определяет критические нагрузки и моменты, необходимые для расчета на устойчивость.

Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
