Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Klasyfikacja przekrojów powinna określać graniczne nośności i zdolność do obrotu przekroju ze względu na lokalną utratę stateczności części przekroju. W normie EN 1999‑1‑1, 6.1.4.2 (1) zdefiniowano cztery klasy.

Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.

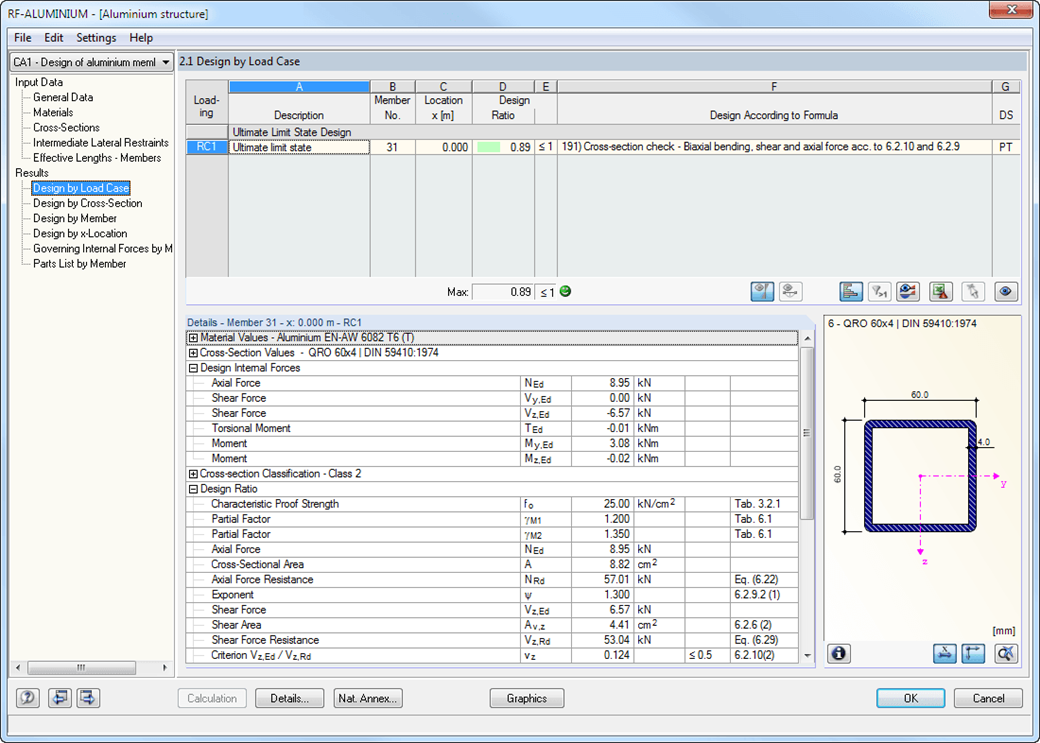

W pierwszym oknie wyników wyświetlane są maksymalne stopnie wykorzystania wraz z odpowiednimi obliczeniami dla każdego obliczanego przypadku obciążenia i kombinacji.

W pozostałych oknach wyświetlane są wszystkie wyniki szczegółowe uporządkowane według określonych tematów. Wzdłuż prętów można wyświetlić wszystkie wyniki pośrednie dla każdego położenia. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.

Dane dotyczące materiału, obciążeń i kombinacji obciążeń określone w programie RFEM/RSTAB muszą być zgodne z założeniami obliczeniowymi Eurokodu. Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały. Ponadto RFEM/RSTAB umożliwia automatyczne tworzenie kombinacji obciążeń i wyników zgodnie z Eurokodem. Możliwe jest również ręczne tworzenie kombinacji.

W module dodatkowym RF-/ALUMINIUM należy najpierw wybrać, które pręty i zbiory prętów mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników. W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.

W przypadku stosowania prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody dla każdego węzła pośredniego poszczególnych prętów. Specjalne narzędzie MES określa obciążenia krytyczne i momenty wymagane do analizy stateczności.

Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
