В нашем примере необходимо определить несущую способность лобовой пластины по норме EN 1993-1-8 [1]; другие компоненты здесь не рассматриваются. Для оценки результатов были использованы размеры типового соединения IH 3.1 B 30 24 из литературы [2]. В примере используется материал S 235 и болты прочности 10.9.

При расчете жестких на изгиб соединений двутавровых балок соединение разделяется на отдельные части. Для этих основных компонентов соединения существуют отдельные формулы для определения несущей способности и жесткости. В программах RFEM и RSTAB рамные соединения можно рассчитать с помощью дополнительного модуля RF-/FRAME-JOINT Pro.

• Расчёт угловых, тавровых, поперечных соединений и непрерывных соединений колонн с двутавровыми профилями
• Импорт геометрии и данных по нагрузкам из RFEM/RSTAB или задание соединения вручную (например, для перерасчета без существующей модели RFEM/RSTAB)
• Соединения заподлицо или соединения с рядом болтов в продолжении
• Расчет положительных и отрицательных моментов рамных соединений
• Различный наклон правых и левых горизонтальных балок, а также применение к каркасам односкатных и двускатных крыш
• Учет дополнительных полок в горизонтальной балке, например, для конических сечений
• Симметричные и асимметричные тавровые или крестообразные соединения
• Двустороннее соединение с разной высотой сечения справа и слева
• Автоматический предварительный расчет расположения болтов и требуемого усиления жесткости
• Расчётный режим с возможностью задания расстояния между болтами, сварных швов и толщины листа
• Проверка вкручиваемости с регулируемыми размерами используемых ключей
• Классификация соединений по жесткости и расчет жесткости пружины соединений, учитываемых при определении внутренних сил
• Проверка до 45 отдельных расчетов (компонентов) соединения
• Автоматическое определение определяющих внутренних сил для каждого отдельного расчета
• Контролируемая графика соединений в режиме рендеринга с указанием материала, толщины листа, сварных швов, шага болтов и всех конструктивных размеров
• Интегрированные и гибко расширяемые настройки национальных приложений для нормы EN 1993-1-8
• Автоматическое преобразование внутренних сил из расчета конструкций в соответствующие сечения, также для внецентренных соединений стержней
• Автоматическое определение начальной жесткости S_j,ini соединения
• Подробная проверка достоверности всех размеров, включая спецификации вводных пределов (например, для расстояний до краёв и шагов отверстий)
• Возможность приложения сжимающих сил к колонне посредством контакта
• Возможность обновления высоты сечения горизонтальных балок у конических соединений после оптимизации геометрии соединения в RF-/FRAME-JOINT Pro

Прежде всего, модуль сочетает определяющие расчеты колонн и горизонтальных балок и изображает геометрию соединения в таблице результатов. Другие таблицы результатов включают в себя все важные подробности, такие как длины линий потока, несущую способность винтов, напряжения сварных швов или жесткости соединений. Все соединения визуализированы в графике 3D рендера.

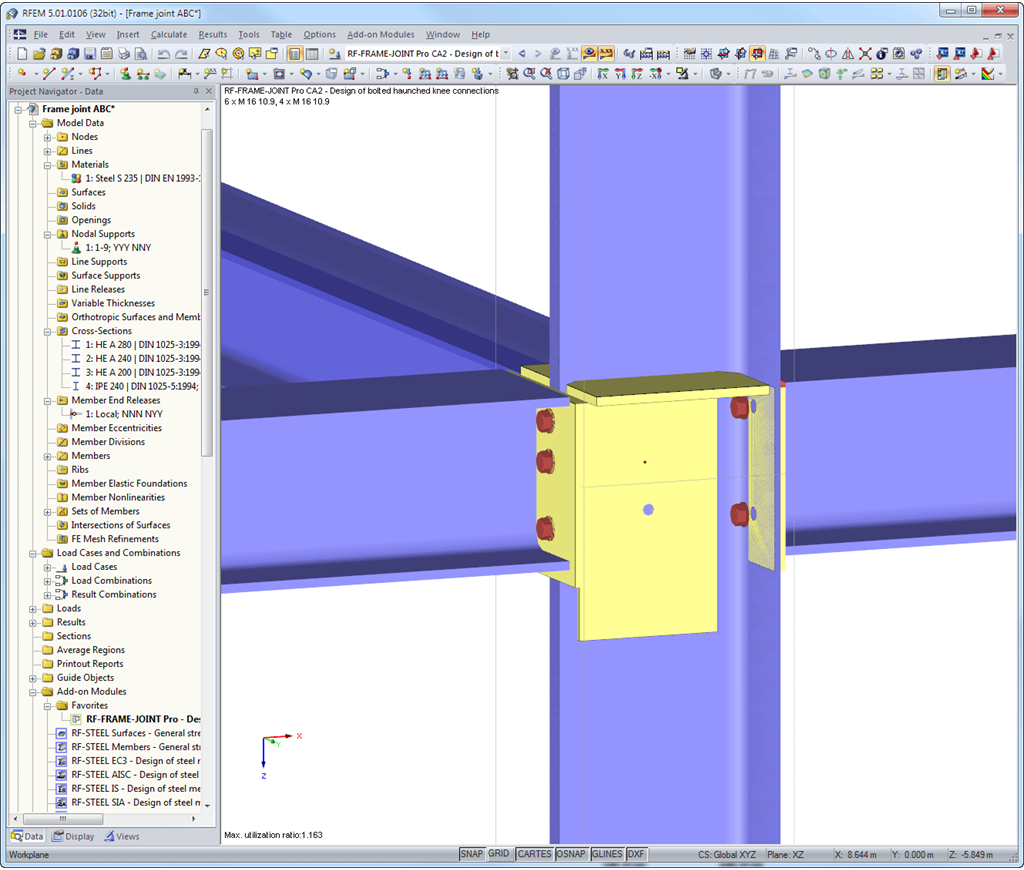

Размеры, спецификации материалов и сварные швы, которые важны для конструкции соединения, сразу видны и могут быть распечатаны. Соединения можно визуализировать в RF-/FRAME-JOINT Pro или напрямую в модели RFEM/RSTAB. Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.

Дополнительный модуль The RF-/FRAME-JOINT Pro способен выполнить следующие расчеты по нормам EN 1993-1-8 или DIN 18800:

• Торцевая пластина балки и полка колонны по теории пластического шарнира
• Болты на растяжение (включая контактные силы)
• Болты на срез
• Действие растягивающей силы в стенке колонны и стенке балки
• Расчет накладка усиления на устойчивость
• Расчет накладка усиления на сдвиг
• Действие сжимающей силы в стенке колонны и расчет плита стенки на устойчивость
• При необходимости:
  • Расчет диагональных ребер жесткости
  • элемент жесткости стенки
  • Дополнительная стенка балки
• Действие сжимающей силы в горизонтальной балке
• Расчет шва
