在该示例中计算端板按照规范 EN 1993-1-8 [1] 的承载力设计值；其他组件在这里不再介绍。 Für die Kontrolle der Ergebnisse wurden die Abmessungen des Anschlusses IH 3.1 B 30 24 der Typisierten Anschlüsse [2] verwendet. Als Material wird S 235 verwendet und Schrauben mit der Festigkeit 10.9.

当设计I型梁的抗弯连接时，连接被分解为单个的部分。 对于铰接的这些基本组成部分，都有单独的承载能力和刚度公式计算器。 在 RFEM 和 RSTAB 中还可以使用附加模块 RF-/FRAME-JOINT Pro 设计框架节点。

• 计算膝关节、T 形节点、十字节点和 I 形柱连续节点
• 从 RFEM/RSTAB 导入几何尺寸和荷载数据，或者手动指定连接节点（例如在没有现有 RFEM/RSTAB 模型的情况下重新计算）
• 顶部齐平连接或在扩展中与螺栓一排连接
• 可计算框架节点的正弯矩和负弯矩
• 计算左右横梁不同倾角以及适用于双坡屋面和单坡屋面框架的问题
• 考虑水平梁中的附加翼缘，例如楔形截面
• 对称和不对称的T型节点或十字节点
• 左侧和右侧具有不同截面高度的双面连接
• 自动初步计算螺栓布置和所需刚度
• 可以指定所有螺栓间距、焊缝和板材厚度的设计模式
• 检查用过的扳手的活动尺寸
• 按刚度分类的连接类型以及计算连接处的弹簧刚度
• 最多检查 45 个连接设计（组件）
• 自动计算每种设计的主导内力
• 渲染模式下可控制的连接图形，包括材料、板材厚度、焊缝、螺栓间距和所有结构尺寸的规定
• 集成且可灵活扩展的国家附录设置按照欧洲规范 EN 1993-1-8
• 自动将结构内力转换为相应的截面，也适用于偏心杆件连接
• 自动计算连接的初始刚度 S_j,ini
• 对所有尺寸标注的真实性检查，包括输入限值的设定（例如边距和孔距的限值）
• 可选通过接触在柱子上施加压力
• 在 RF-/FRAME-JOINT Pro 中连接几何优化后，在变截面连接的情况下更新水平梁的截面高度

首先，该模块组合了柱子和水平梁的主导设计，并在结果表中显示连接几何形状。 在其他的结果表格中包含所有重要的设计细节，例如流线长度、螺栓承载力、焊缝应力或连接刚度。 所有连接都在 3D 渲染图形中显示。

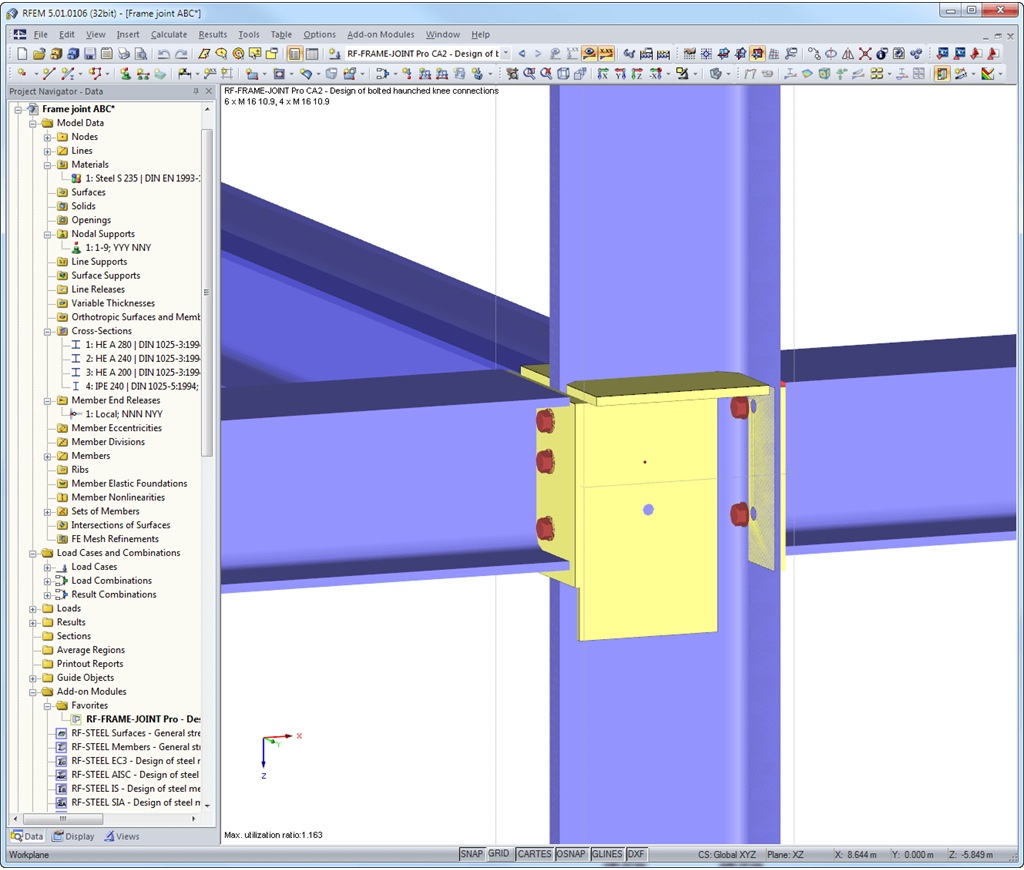

并且可以直接打印出对连接结构重要的尺寸、材料规格和焊缝。 在 RF-/FRAME-JOINT Pro 或直接在 RFEM/RSTAB 模型中可以对连接节点进行可视化。 所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出，所以在设计阶段就可以对软件进行目测检查。

模块 RF-/FRAME-JOINT Pro 按照规范 DIN 18800 或者 EN 1993-1-8 进行下列计算：

• 梁端板和柱子翼缘按照屈服线理论
• 螺栓受拉 (包括撬力)
• 螺栓抗剪
• 框架柱和梁腹板拉力传递
• 角板的屈曲验算
• 角板的抗剪验算
• 框架柱腹板压力传递和腹板屈曲验算
• 如果需要可进行下列验算：
  • 斜向加劲肋
  • 腹板加强肋
  • 腹板加厚板
• 框架梁压力传递
• Weld design
