Модуль RF-DYNAM Pro - Natural Vibrations для программы RFEM предоставляет четыре мощных решателя собственных чисел:* Корень характеристического полинома
Модуль DYNAM Pro - Natural Vibrations для RSTAB предоставляет два решателя собственных чисел:
Выбор решателя собственных чисел зависит прежде всего от размера модели.
Проект заказчика
.png?mw=512&hash=721a2a55f6489eaa5b0b3d39d16af5384155973c)
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой перекрытия. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы [2]]](/ru/webimage/009762/467694/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
После расчета выводятся собственные числа, собственные частоты и собственные периоды. Эти окна результатов интегрированы в основную программу RFEM/RSTAB. Собственные формы конструкции задаются в таблицы и могут отображаться графически или в виде анимации.
Все таблицы результатов и графика являются частью протокола результатов RFEM/RSTAB. Таким образом обеспечивается четко организованная документация. Кроме того, можно экспортировать таблицы в MS Excel.
Модуль RF-DYNAM Pro - Natural Vibrations для программы RFEM предоставляет четыре мощных решателя собственных чисел:* Корень характеристического полинома
Модуль DYNAM Pro - Natural Vibrations для RSTAB предоставляет два решателя собственных чисел:
Выбор решателя собственных чисел зависит прежде всего от размера модели.

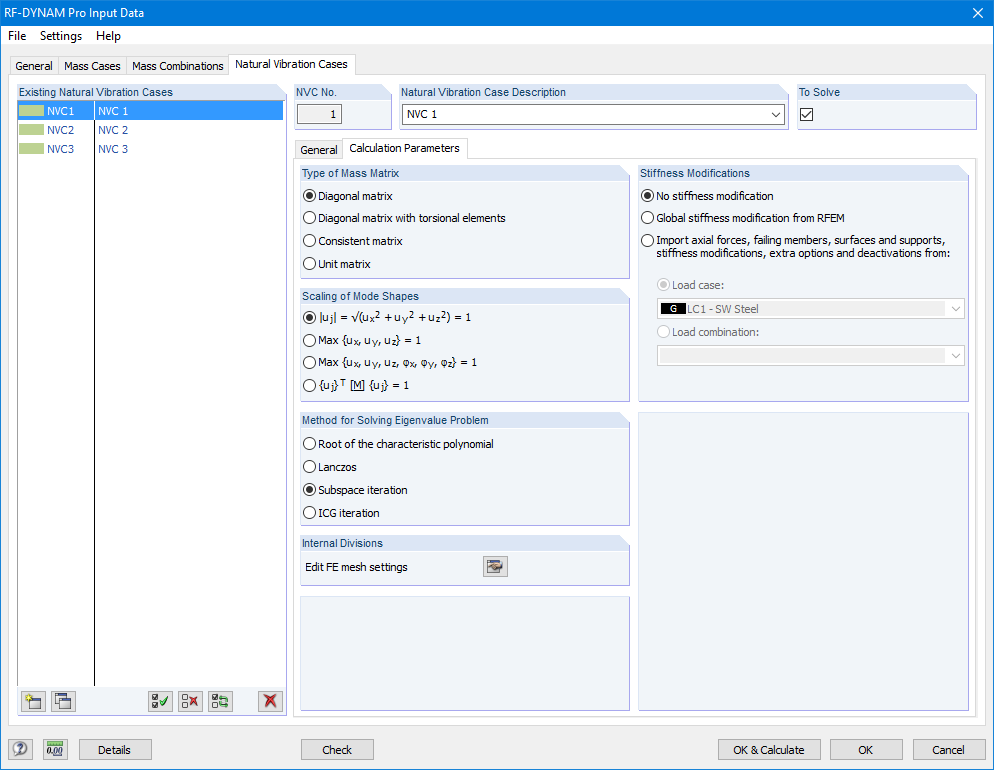

В окнах ввода требуются все данные, необходимые для определения собственных частот, такие как формы масс и решатели собственных чисел.
Дополнительный модуль RF-/DYNAM Pro - Natural Vibrations автоматически определяет наименьшие собственные значения конструкции. Количество собственных чисел можно регулировать. Массы импортируются напрямую из загружений или сочетаний нагрузок (с дополнительным учетом общих масс или компонента нагрузки в направлении силы тяжести).
Дополнительные массы могут быть заданы вручную в узлах, линиях, стержнях или поверхностях. Кроме того, можно управлять матрицей жесткости путем импорта нормальных сил или модификаций жесткости загружения или сочетания нагрузок.
