- Сочетание заданных пользователем временных диаграмм с загружениями или сочетаниями нагрузок (нагрузки в узлах, стержнях и поверхностях, а также произвольные и созданные нагрузки могут сочетаться с функциями переменной во времени)
- Возможно сочетание нескольких функций независимых возбуждений
- Расширяемая библиотека записей землетрясений (сейсмограммы ускорений)
- Линейный неявный анализ Ньюмарка или модальный анализ изменения во времени
- Конструкционное затухания возможно с помощью коэффициентов затухания Релея или затухания Лера
- Возможен прямой импорт начальных деформаций от загружений или сочетаний нагрузок
- Графические результаты отображаются на диаграмме изменений во времени
- Экспорт результатов по временным шагам, определяемым пользователем, или в виде пакета
RF-/DYNAM Pro - Forced Vibrations | Характеристики расчета изменений во времени
У вас есть какие-нибудь вопросы?
Длина: 00:00:52 min
Проект заказчика
Длина: 00:00:11 min
Длина: 00:01:12 min
Длина: 00:00:32 min
Длина: 00:01:00 min
Функции продукта
Длина: 00:00:33 min
Функции продукта
Длина: 00:00:41 min
Анализ спектра реакции является одним из наиболее часто применяемых методов в сейсмических расчётах. Этот метод имеет множество преимуществ. Наиболее значимое из них - это упрощение: Сложность землетрясения упрощается до такой степени, что расчёт можно выполнить с приемлемыми усилиями. Недостатком этого метода является то, что из-за такого упрощения теряется много информации. Один из способов смягчить этот недостаток — использовать эквивалентное линейное сочетание при комбинировании модальных реакций. В этой статье данная опция объясняется на примере.
Чтобы учесть в анализе спектра реакции неточности, связанные с расположением масс, были в нормах определены соответствующие правила, которые необходимо соблюдать как в упрощенном, так и в мультимодальном анализе спектра реакции. Эти правила предусматривают следующий общий алгоритм: Масса этажа должна быть смещена на определенный эксцентриситет, что приводит к возникновению крутящего момента.
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой перекрытия. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы [2]]](/ru/webimage/009762/467694/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Для расчета предельной несущей способности согласно норме EN 1998-1, раздел 2.2.2 и 4.4.2.2 [1], требуется расчет по теории второго порядка (эффект P-Δ). Данным эффектом можно пренебречь, только если коэффициент чувствительностью к сдвигу этажей θ меньше чем 0,1. Коэффициент θ определяется следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;(1)$$mitθ = коэффициент симметрии между этажамиPtot = общая нагрузка от собственного веса на рассматриваемом этаже и над ним, учитываемая в расчетная ситуация Сейсмика (см. формулу 2) dr = взаимное смещение этажа, определяемое как разность горизонтальных перемещений dS в верхней и нижней части рассматриваемого этажа, для этого смещения определяются с помощью линейного расчетного спектра реакций с q = 1,0Vtot = общая сейсмическая нагрузка рассматриваемого этажа с применением расчетного линейного спектра реакций h = высота этажа
В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой перекрытия. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы [2]]](/ru/webimage/009762/467694/01-de-png.png?mw=350&hash=d9822b6f398f12dfbe5ade0e1b85cf57c27573ab)
- Спектры реакций по многочисленным нормативам (ASCE 7-16, NBC 2015 и т.д.)
- Спектры реакций, заданные пользователем или созданные на основе акселерограмм
- Применение спектров реакций, зависящих от направления
- Ручной или автоматический выбор соответствующих форм колебаний для спектра реакций (может быть применено правило 5% из EC 8)
- Расчётные сочетания по модальному наложению (правило SRSS или CQC) и по наложению направлений (правило SRSS или 100% / 30%)
Благодаря интеграции RF-/DYNAM Pro в RFEM/RSTAB, можно включать численные и графические результаты из RF-/DYNAM Pro - Forced Vibrations в общий протокол результатов. Кроме того, все функции RFEM доступны для графической визуализации.

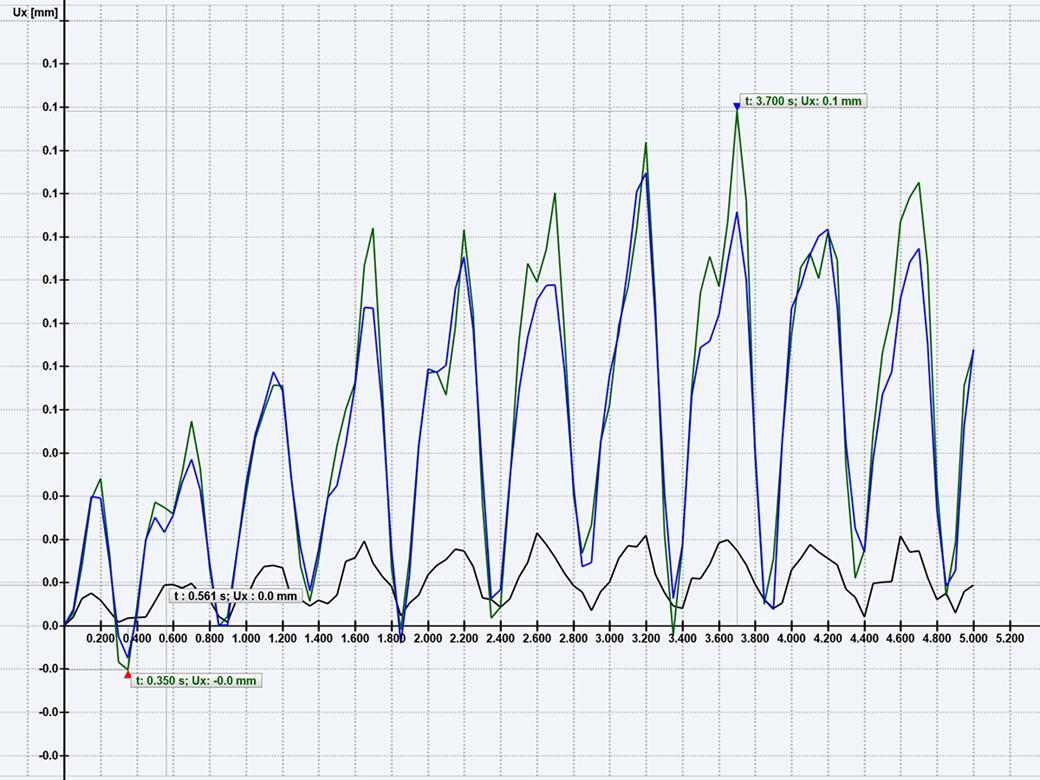

Результаты анализа изменений во времени отображаются на мониторе времени. Все результаты отображаются в виде функции времени. Числовые значения можно экспортировать в MS Excel.
В случае анализа изменений во времени, вы можете экспортировать результаты отдельных шагов времени или отфильтровать наиболее неблагоприятные результаты всех шагов времени.
В результате анализа спектра реакций создаются расчетные сочетания. Внутренне модальные составляющие и направленные компоненты сейсмических воздействий объединяются.
Расчёт изменений во времени выполняется с помощью модального анализа или линейного неявного анализа Ньюмарка. Расчет изменений во времени в этом дополнительном модуле ограничен линейными системами. Хотя модальный анализ представляет собой быстрый алгоритм, для обеспечения требуемой точности результатов необходимо использовать определённое количество собственных чисел.
Неявный анализ Ньюмарка - это очень точный метод, независимо от количества используемых собственных чисел, но он требует для расчета достаточных небольших шагов по времени. Для анализа спектра реакций, промежуточно вычисляются эквивалентные статические нагрузки. Затем выполняется линейный статический расчет.
Необходимо задать требуемые спектры реакций, ускорения или временные диаграммы. Динамические загружения определяют место и направление действия спектра реакций, а также время ускорений или возбуждения сила-время.
Временные диаграммы в сочетании со статическими нагрузками обеспечивают высокую гибкость. Для расчета изменений во времени, начальные деформации можно импортировать из любого загружения или сочетания нагрузок.
Модули RF-/DYNAM Pro - Forced Vibrations и RF-/DYNAM Pro - Equivalent Loads выполняют мультимодальный анализ спектра реакций. В чем отличия?
Я использовал для создания определяющих расчетных сочетаний сейсмических нагрузок дополнительный модуль RF‑/DYNAM Pro. Каким затем будет последующий порядок действий при расчете отдельных конструктивных элементов?
Почему при расчете в модуле RF‑/DYNAM Pro я получаю сейсмические нагрузки только в одном направлении?
Как можно в дополнительном модуле DYNAM Pro задавать или считывать спектр реакций через интерфейс COM?
Сколько собственных форм нужно учитывать в динамическом расчете?
Есть ли в дополнительном модуле RF-DYNAM Pro возможность сгенерировать «спектр реакций по норме» с пользовательскими параметрами?
