- Kombination von benutzerdefinierten Zeitdiagrammen mit Lastfällen oder Lastkombinationen (Knoten-, Stab- und Flächenlasten sowie freie und generierte Lasten sind mit zeitlich veränderbaren Funktionen kombinierbar)
- Kombination von mehreren unabhängigen Erregerfunktionen möglich
- Umfangreiche Bibliothek von Erdbebenaufzeichnungen (Akzelerogramme)
- Linearer impliziter Newmark-Löser oder Modalanalyse im Zeitverlaufsverfahren verfügbar
- Strukturdämpfung über die Rayleigh-Dämpfungskoeffizienten oder den Lehr'schen Dämpfungswerten
- Direkter Import von Anfangsverformungen aus einem Lastfall oder -kombination
- Grafische Ergebnisdarstellung in einem Zeitverlaufsdiagramm
- Export von Ergebnissen in benutzerdefinierten Zeitschritten oder als Umhüllende
RF-/DYNAM Pro - Erzwungene Schwingungen | Leistungsmerkmale Zeitverlaufsverfahren
Haben Sie irgendwelche Fragen?
Knowledge Base
Länge: 00:00:30 min
Knowledge Base
Länge: 00:00:22 min
Länge: 00:00:28 min
Länge: 00:00:19 min
Veranstaltung
Länge: 01:06:55 min
Veranstaltung
Länge: 01:06:05 min
Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.
Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.
In vielen Fällen wird es erforderlich sein, die Werte für die Darstellung der Werte an Flächen zu filtern, um nicht sämtliche Zahlen darzustellen. Bei der Anzeige der Bewehrungsverteilung können beispielsweise Werte, die unterhalb der ohnehin eingelegten Grundbewehrung liegen, ausgeblendet werden.
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
- Antwortspektren zahlreicher Normen (EN 1998, DIN 4149, IBC 2012 etc.)
- Benutzerdefinierte oder aus Akzelerogrammen generierte Antwortspektren
- Ansatz von richtungsbezogenen Antwortspektren
- Relevante Eigenformen für das Antwortspektrum können manuell oder automatisch ausgewählt werden (5%-Regel aus dem EC 8 kann angewendet werden)
- Ergebniskombinationen durch modale Überlagerung (SRSS- oder CQC-Regel) und Richtungsüberlagerung (SRSS- oder 100% / 30% - Regel)
Durch die Integration von RF‑/DYNAM Pro in das Hauptprogramm RFEM / RSTAB, sind numerische und grafische Ergebnisse von RF‑/DYNAM Pro – Erzwungene Schwingungen im Ausdruckprotokoll verfügbar. Weiterhin sind alle RFEM Optionen der grafischen Darstellung verfügbar.

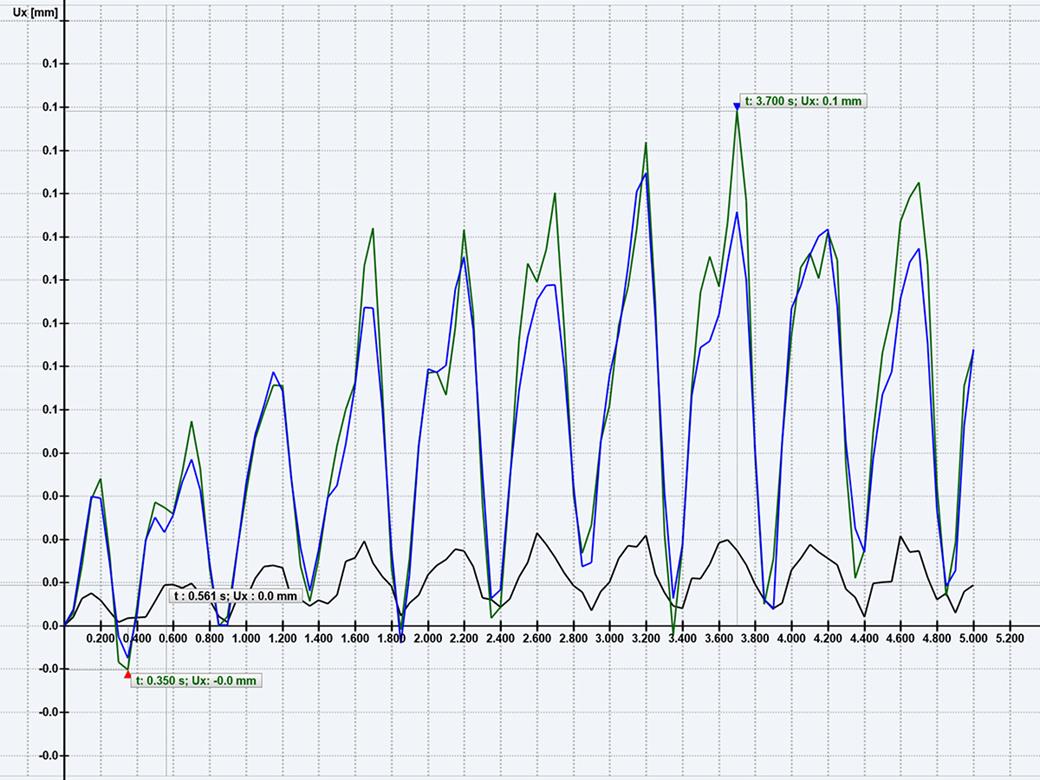

Die Ergebnisse aus dem Zeitverlaufsverfahren werden in einem Zeitverlaufsdiagramm angezeigt. Alle Ergebnisse werden in Abhängigkeit von der Zeit dargestellt. Die numerischen Werte lassen sich in MS Excel exportieren.
Beim Zeitverlaufsverfahren ist es möglich, die Ergebnisse eines einzelnen Zeitschritts zu exportieren oder die ungünstigsten Ergebnisse von allen Zeitschritten herauszufiltern.
Beim Antwortspektren-Verfahren werden Ergebniskombinationen generiert. Intern erfolgen dabei die Kombination der Modalbeiträge und die Kombination der Beanspruchungsgrößen infolge der Komponenten der Erdbebeneinwirkung.
Das Zeitverlaufsverfahren wird über die Modalanalyse oder den linearen impliziten Newmark-Löser gelöst. Die Zeitverlaufsanalyse in diesem Zusatzmodul beschränkt sich auf lineare Systeme. Obwohl die Modalanalyse ein schneller Algorithmus ist, muss eine gewisse Anzahl von Eigenwerten verwendet werden, um die erforderliche Genauigkeit der Ergebnisse sicherzustellen.
Der implizite Solver ist ein sehr genaues Verfahren, unabhängig von der Anzahl der verwendeten Eigenwerte, bedarf aber einem hinreichend kleinen Zeitschritt für die Berechnung. Beim Antwortspektren-Verfahren werden äquivalente statische Lasten intern berechnet. Damit wird im Anschluss eine lineare statische Analyse durchgeführt.
Es werden die erforderlichen Antwortspektren, Beschleunigungs-Zeit- oder Kraft-Zeit-Diagramme eingegeben. Dynamische Lastfälle definieren, wo und in welche Richtung Antwortspektren und Beschleunigungs- oder Kraft-Zeit-Diagramme wirken.
Zeitdiagramme werden mit statischen Lastfällen kombiniert, was eine große Flexibilität mit sich bringt. Für das Zeitverlaufsverfahren kann eine Anfangsverformung aus einem Lastfall oder einer Lastfallkombination importiert werden.
