RF-MAT NL | Характеристики

В дополнительном модуле RF-MAT NL доступны следующие модели материала:

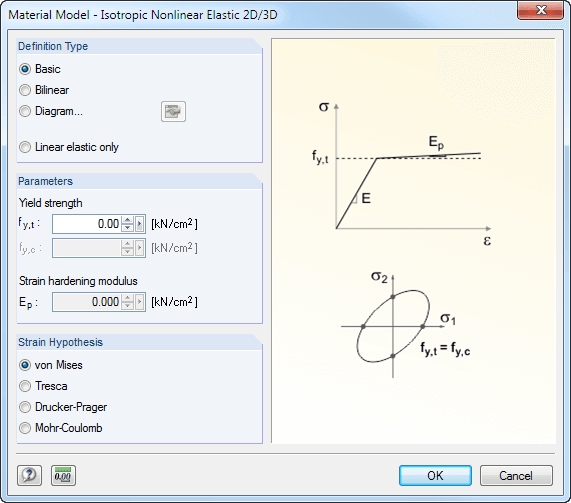

Изотропная пластическая 1D/2D/3D и изотропная нелинейная упругая 1D/2D/3D

В данном случае предоставляется на выбор три различных способа заданий:

  • Основной (определение эквивалентного напряжения, при котором материал пластифицирует)
  • Билинейный (определение эквивалентного напряжения и модуля деформационного упрочнения)
  • Диаграмма:
    • Определение многоугольной рабочей диаграммы
    • Возможность сохранить/импортировать диаграмму
    • Интерфейс с программой MS Excel

Ортотропная пластическая 2D/3D (Tsai-Wu 2D/3D)

Данная модель позволяет задать свойства материала (модуль упругости, модуль сдвига, коэффициент Пуассона) и предел прочности (растяжение, сжатие, сдвиг) по двум или трем осям.

Изотропная кладка 2D

Позволяет определить предельные напряжения при растяжении σx,limit и σy,limit , а также коэффициент твердения CH.

Ортотропная кладка 2D

Модель материала Ортотропная кладка 2D - это упругопластическая модель, дополнительно допускающая также размягчение материала, которое может отличаться в местных направлениях поверхности x и y. Данная модель материала подходит в основном для (неармированных) стен из кладки с наличием плоскостных нагрузок.

Изотропное повреждение 2D/3D

Здесь вы можете задать антиметрические диаграммы напряжения-деформации. Модуль упругости рассчитывается на каждом шаге диаграммы напряжения-деформации следующим образом: Ei = (σii-1 )/(εii-1 ).
