RX-TIMBER Glued-Laminated Beam | Расчёт

В современной литературе формулы, используемые для определения внутренних сил и деформаций вручную, обычно задаются без учета деформации сдвига. В частности, в деревянном строительстве часто недооценивают деформации, возникающие в результате действия силы сдвига.

Большепролетные клеёные балки обычно опираются на железобетонную колонну с ограничениями на кручение.

С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.

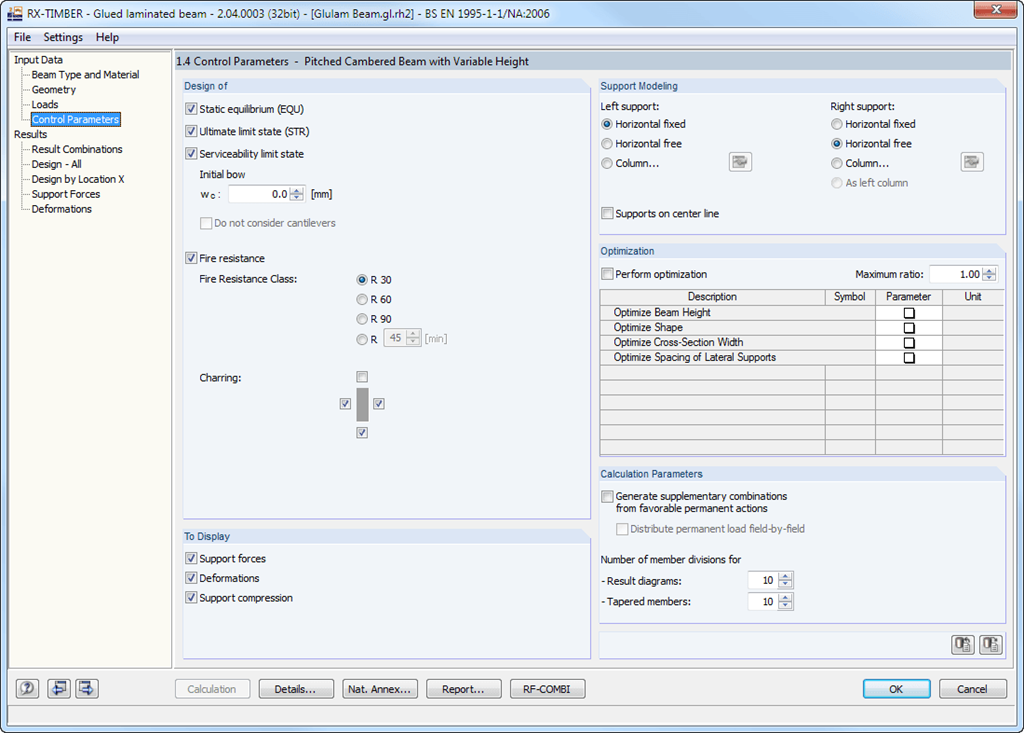

В программе RX-TIMBER Glued-Laminated Beam можно определить следующие параметры расчета:

• Расчет предельного состояния по прочности (ПС 1г), предельного состояния по пригодности к эксплуатации (ПС 2г) и/или на огнестойкость
  • Выбор расчетов, которые должны быть выполнены
  • Выбор отображения опорных реакций и деформаций
  • Настройка рекомендованных предельных значений в соответствии с уравнениями с (40) по (42) для анализа деформаций
  • Определение параметров для расчета на огнестойкость выполняется в соответствии с упрощенным методом (по выбору для F 30-B,F 60-B, F 90-B и определенный пользователем)
  • Определение опрокидывающего момента для шарнирной опоры
• Определение условий опирания для балки
• Оптимизация балки с помощью:
  • Изменения ширины балки
  • Изменения рабочей поверхности балки
  • ширина сечения
  • Шага боковых опор

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям.

Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.

Существует множество способов моделирования балок. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически. Для расчета предельного состояния пригодности к эксплуатации, прогиб консолей можно задать независимо от прогиба в пролете.

Соответствующий класс древесины можно выбрать из библиотеки материалов. Для клеёной древесины, а также для лесоматериала лиственных и хвойных пород доступны все классы материалов, указанные в норме EN 1995-1-1: 2004 (EC 5) или DIN 1052:2008-12, а также выбранные национальные приложения. Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных. Для ввода постоянных нагрузок (например, конструкции кровли) Вы также можете использовать обширную и расширяемую библиотеку материалов.

Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. Нагружения отображаются графически и накладываются в автоматически создаваемых сочетаниях нагрузок по EN 1990, DIN 1055-100 или DIN 1052. Таким образом, требуемые входные данные сведены к минимуму. Спецификации нагрузок также можно задать вручную.
