RX-TIMBER Glued-Laminated Beam | cálculo

En la literatura actual, las fórmulas utilizadas para determinar manualmente los esfuerzos internos y las deformaciones se suelen especificar sin considerar la deformación por cortante. Las deformaciones resultantes del esfuerzo cortante a menudo se subestiman en particular en la construcción de madera.

Las vigas laminadas encoladas de gran envergadura generalmente se apoyan mediante un pilar de hormigón armado con coacciones torsionales.

Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.

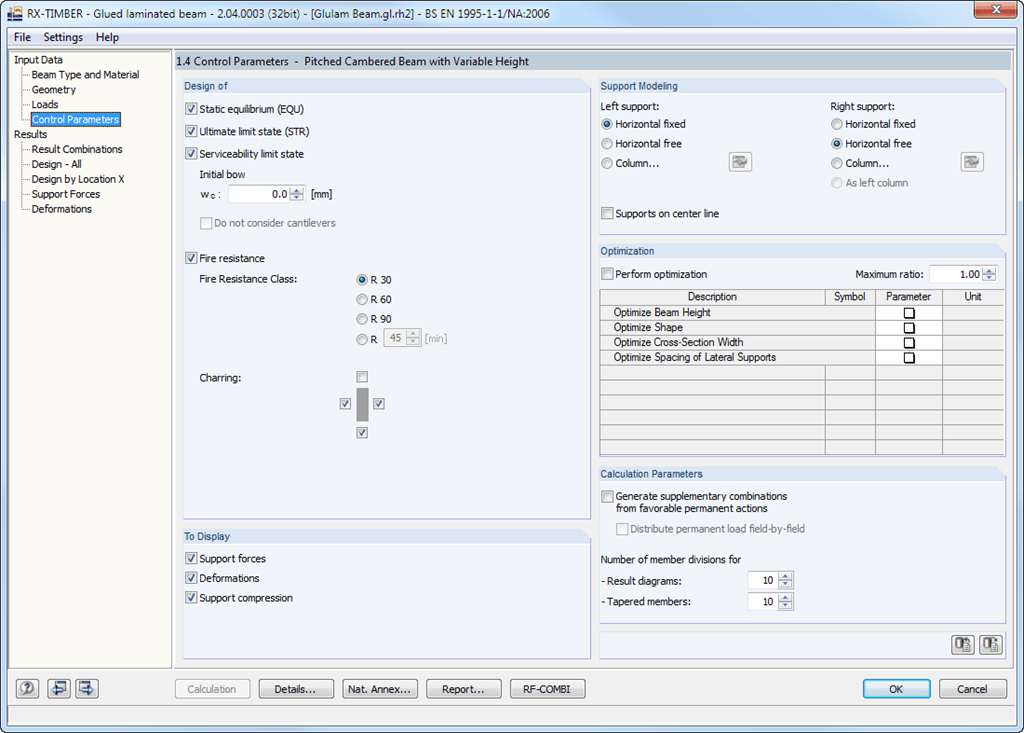

En RX-TIMBER Glued-Laminated Beam, están disponibles las siguientes configuraciones de cálculo:

• Cálculo de ELU, ELS y/o resistencia al fuego
  • Selección de los tipos de cálculo a realizar
  • Opción para determinar los esfuerzos en los apoyos y deformaciones
  • Ajuste de los valores límite recomendados para los análisis de deformación
  • Definición de parámetros para el cálculo de la resistencia al fuego realizado según el método simplificado (opcionalmente para F 30-B, F 60-B, F 90-B y definido por el usuario)
  • Determinación del momento basculante para un apoyo articulado
• Definición de las condiciones de apoyo para una viga
• Optimización de la viga por medio de:
  • Modificación de la profundidad de la viga
  • Modificación de la escena de vigas
  • ancho de la sección
  • Separación de apoyos laterales

Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios.

Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.

Hay varias opciones disponibles para el modelado de vigas. Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente. La flecha de los voladizos se puede establecer en el cálculo del estado límite de servicio, independientemente de la flecha en el vano.

La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Todos los grados de material especificados en EN 1995-1-1: 2004 (EC 5) o DIN 1052:2008-12 y el Anejo Nacional seleccionado están disponibles para madera laminada encolada, madera de frondosas y madera de coníferas. Además, es posible generar una clase resistente con propiedades de material definidas por el usuario para ampliar la biblioteca. Las cargas permanentes (por ejemplo, la estructura de la cubierta) también se pueden introducir utilizando la biblioteca de materiales completa y ampliable.

Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve. Los casos de carga se muestran gráficamente y se superponen en combinaciones de carga generadas automáticamente según EN 1990, DIN 1055-100 o DIN 1052. De esta manera, los datos de entrada requeridos se reducen al mínimo. Sin embargo, también puede introducir las especificaciones de carga manualmente.
